Place of Origin: | China |
ब्रांड नाम: | RICITE |
मॉडल संख्या: | आरएमडी-एफटी |
Minimum Order Quantity: | 1 set |
Packaging Details: | WOODEN CASE |
Delivery Time: | 5-8 work dayes |
Payment Terms: | T/T, L/C |
Supply Ability: | 5 sets per day |
विस्तार से जानकारी |
|||
Place of Origin | China | ब्रांड नाम | RICITE |
---|---|---|---|
मॉडल संख्या | आरएमडी-एफटी | उत्पाद का नाम: | आरएमडी फ्लोरोपॉलीमर-लाइन्ड मैग्नेटिक ड्राइव सेंट्रीफ्यूगल पंप |
रंग: | लाल, नीला अनुकूलित | बुद्धि का विस्तार: | 32-300 मिमी |
प्रवाह: | 3.2-1000m3/एच | उठाना: | 8-150 मी |
तापमान: | -20 ℃ - + 150 ℃ (आवश्यकतानुसार अनुकूलित करें + 150 ℃ - + 350 ℃) | दबाव: | 0-1.6 एमपीए (आवश्यकतानुसार अनुकूलित 1.6-30 एमपीए) |
शक्ति: | 1.1-315 किलोवाट | आवेदन: | पेट्रोलियम, रसायन, दवा, विद्युत |
हाई लाइट: | छोटे चुंबकीय ड्राइव पंप,केन्द्रापसारक सील रहित चुंबकीय ड्राइव पंप,स्टेनलेस स्टील मैग ड्राइव पंप |

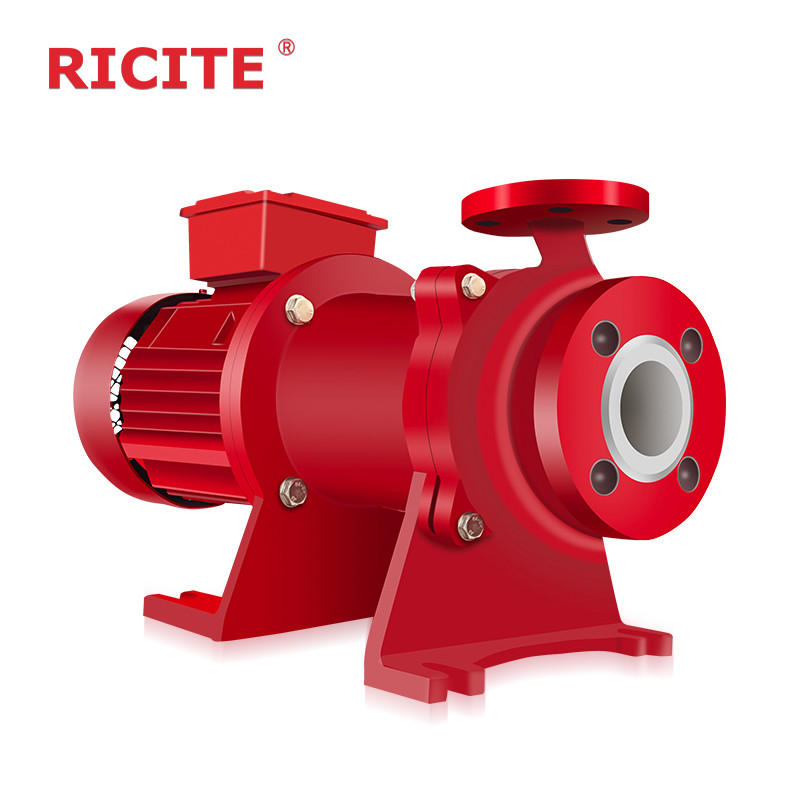

आरएमडी फ्लोरोपॉलिमर-लेपित चुंबकीय ड्राइव केन्द्रापसारक पंप
विवरण
चुंबकीय पंप चुंबकीय युग्मन को शक्ति प्रेषित करने के लिए अपनाता है, पूरी तरह से लीक मुक्त, जब मोटर बाहरी चुंबकीय रोटर को घूमने के लिए चलाता है,चुंबकीय क्षेत्र की रेखाओं अंतर के माध्यम से गुजरते हैं और कैन, आंतरिक चुंबकीय रोटर पर कार्य करता है, ताकि पंप रोटर मोटर के साथ सिंक्रोनस रूप से घूमते हैं, और यांत्रिक संपर्क के बिना टॉर्क प्रसारित करते हैं।कोई रिसाव नहीं जो प्रदूषण को कम करता है, ऊर्जा बचाता है, और उत्पादन लाइन पर कर्मचारियों के स्वास्थ्य की रक्षा करता है।
विशेषताएं
1पंप, इम्पेलर और डिब्बे का अस्तर अशुद्धियों के बिना थर्मोस्टेट पीएफए/एफईपी से बना है, जो उच्च शुद्धता वाले, अत्यधिक संक्षारक रासायनिक तरल पदार्थों के परिवहन के लिए उपयुक्त है।
2पंप फ्रेम नरम लोहे से बना है, और फ्लैंग्स मानक का पालन करते हैं, उच्च यांत्रिक शक्ति, भारी पाइपलाइन भार का सामना कर सकते हैं;
3. गीले भागों को पीएफए/एफईपी सामग्री, चिकनी प्रवाह चैनल, बेहतर हाइड्रोलिक प्रदर्शन, कम हाइड्रोलिक घर्षण हानि और उच्च दक्षता के साथ अस्तरित किया गया है;
4शाफ्ट, असर आस्तीन, रोटर और स्टेटर सभी SSiC से बने हैं, जिनमें उच्च कठोरता, उच्च पहनने के प्रतिरोध और उच्च संक्षारण प्रतिरोध की विशेषताएं हैं।
5.असर आस्तीन के आंतरिक छेद के अद्वितीय सर्पिल ग्रूव डिजाइन सादे असर का स्नेहन अधिक सुविधाजनक और चल रहा है के दौरान घर्षण से उत्पन्न गर्मी दूर ले जाने के लिए आसान बनाता है;
6. एक डालने वाली डिब्बी डिब्बे में जोड़ी जाती है, ताकि यह उच्च प्रणाली दबाव का सामना कर सके, और धातु के आवरण से उत्पन्न चुंबकीय एडी वर्तमान द्वारा उत्पन्न गर्मी को समाप्त कर सके;
7इनर और आउटडोर चुंबक NdFeB और समारियम कोबाल्ट सामग्री से बने होते हैं, और चुंबक की सतह 3600 गैउस तक होती है,जो मोटर के टोक़ को इम्पेलर में सुचारू रूप से प्रेषित कर सकता है, और बड़े प्रवाह की स्थितियों में फिसल नहीं सकता है, और यह भी रोलर के रोटर को रियर थ्रस्ट रिंग से संपर्क करने से रोक सकता है,इस प्रकार कल्पना द्वारा उत्पन्न गर्मी के कारण फ्लोरोपोलिमर भागों के पिघलने को रोकना, और उच्च संक्षारक आवेदन में चुंबकीय पंप की स्थिर संचालन सुनिश्चित;
8पूरे पंप में बैक-ट्रैक-आउट संरचना है, जिसका रखरखाव और भागों को बदलने में आसान है, और पाइपलाइन को अलग करने की कोई आवश्यकता नहीं है।
आवेदन
फ्लोरोपॉलीमर से ढका हुआ चुंबकीय पंप 150 डिग्री सेल्सियस से नीचे के तापमान पर ठोस कणों के बिना उच्च संक्षारक माध्यम जैसे सल्फरिक एसिड, हाइड्रोक्लोरिक एसिड, नाइट्रिक एसिड,मजबूत क्षारइसका व्यापक रूप से रासायनिक, पेट्रोलियम, तेल शोधन, परमाणु ऊर्जा, रसायन, इलेक्ट्रोप्लेटिंग, इलेक्ट्रोलिसिस, पॉलिएस्टर,उर्वरक, दवा, परमाणु ऊर्जा आदि उद्योगों में, अत्यधिक विषाक्त, ज्वलनशील, विस्फोटक, शुद्ध तरल पदार्थों को वितरित करने के लिए आदर्श।
मॉडल कोडिंग
पैरामीटर
नाम | प्रकार | प्रवाह | सिर | कार्य तापमान | शक्ति | गति | फ्लैंग का दिन | टिप्पणियाँ |
फ्लोरोपॉलिमर से आवरणित चुंबकीय ड्राइव पंप | आरएमडी | 1.8-400m3/h | 8-80 मीटर | -20~150°C | 0.12-132kw | 2900/1450 रु/मिनट | 12-200 मिमी | विशेष आवश्यकताओं के लिए अनुकूलित किया जा सकता है |
मॉडल
मॉडल | Q | H | n | ह | शाफ्ट की शक्ति | एनपीएसएच | मोटर की शक्ति ((kW) | |||
मध्यम की चिपचिपाहट ((g/cm3) | ||||||||||
m3/h | L/s | m | r/min | % | किलोवाट | m | 1 | 1.35 | 1.84 | |
32-25-125 | 2.4 4 4.8 |
0.67 1.11 1.33 |
20.6 20 18 |
2900 | 24 30 28 |
0.56 0.73 0.84 |
2.5 2.5 3.0 |
0.75 | 1.1 | 1.5 |
32-25-160 | 2.4 4 4.8 |
0.67 1.11 1.33 |
33 32 30 |
2900 | 20 26 23 |
1.08 1.34 1.71 |
2.5 2.5 3.0 |
2.2 | 3 | 4 |
32-25-200 | 2.4 4 4.8 |
0.67 1.11 1.33 |
52.5 50 48 |
2900 | 18 20 19 |
1.91 2.72 3.30 |
2.5 2.5 3.0 |
4 | 5.5 | 7.5 |
40-25-120 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
16 15 13.5 |
2900 | 35 42 40 |
0.47 0.61 0.70 |
2.5 2.5 3.0 |
0.75 | 1.1 | 1.5 |
40-25-125 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
18.5 17.5 16 |
2900 | 28 36 33 |
0.68 0.83 1.00 |
2.5 2.5 3.0 |
1.1 | 1.5 | 2.2 |
40-25-160 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
34.5 32 28 |
2900 | 25 23 28 |
1.42 1.66 2.06 |
2.5 2.5 3.0 |
3 | 4 | 5.5 |
40-25-200 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
52.5 50 48 |
2900 | 26 28 27 |
2.08 3.06 3.66 |
2.5 2.5 3.0 |
5.5 | 7.5 | 11 |
40-32-115 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
16 15 13.5 |
2900 | 35 42 40 |
0.47 0.61 0.70 |
2.5 2.5 3.0 |
0.75 | 1.1 | 1.5 |
40-32-145 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
26 25 22.5 |
2900 | 31 42 44 |
0.76 0.95 1.20 |
2.5 2.5 3.0 |
1.5 | 2.2 | 3 |
40-40-125 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
18.5 17.5 16 |
2900 | 28 36 33 |
0.68 0.83 1.00 |
2.5 2.5 3.0 |
1.1 | 1.5 | 2.2 |
50-32-125 | 7.5 12.5 15 |
2.08 3.47 4.17 |
22 20 18.5 |
2900 | 45 56 52 |
1.00 1.22 1.45 |
2.5 2.5 3.0 |
1.5 | 2.2 | 3 |
50-32-160 | 7.5 12.5 15 |
2.08 3.47 4.17 |
34.5 32 29 |
2900 | 33 44 45 |
2.14 2.48 2.63 |
2.5 2.5 3.0 |
3 | 4 | 5.5 |
50-32-200 | 7.5 12.5 15 |
2.08 3.47 4.17 |
52.5 50 48 |
2900 | 28 35 30 |
3.83 4.87 6.54 |
2.5 2.5 3.0 |
7.5 | 11 | 15 |
50-32-250 | 7.5 12.5 15 |
2.08 3.47 4.17 |
82 80 78.5 |
2900 | 24 32 34 |
6.98 8.51 9.43 |
2.5 2.5 3.0 |
15 | 18.5 | 22 |
50-40-125 | 7.5 12.5 15 |
2.08 3.47 4.17 |
22 20 18.5 |
2900 | 45 56 52 |
1.00 1.22 1.45 |
2.5 2.5 3.0 |
1.5 | 2.2 | 3 |
50-40-160 | 7.5 12.5 15 |
2.08 3.47 4.17 |
34.5 32 29 |
2900 | 33 44 45 |
2.14 2.48 3.02 |
2.5 2.5 3.0 |
3 | 4 | 5.5 |
65-40-200 | 15 25 30 |
4.17 6.94 8.33 |
53 50 47 |
2900 | 36 48 47 |
6.02 7.10 8.18 |
2.5 2.5 3.0 |
11 | 15 | 18.5 |
65-40-250 | 15 25 30 |
4.17 6.94 8.33 |
81.2 80 78.4 |
2900 | 33 45 47 |
10.06 12.11 13.64 |
2.5 2.5 3.0 |
18.5 | 22 | 30 |
65-50-125 | 15 25 30 |
4.17 6.94 8.33 |
22 20 18.5 |
2900 | 45 55 50 |
2.00 2.48 3.02 |
2.5 2.5 3.0 |
4 | 5.5 | 7.5 |
मॉडल | Q | H | n | ह | शाफ्ट की शक्ति | एनपीएसएच | मोटर की शक्ति (किलोवाट) | |||
मध्यम की चिपचिपाहट (g/cm3) | ||||||||||
m3/h | L/s | m | r/min | % | किलोवाट | m | 1 | 1.35 | 1.84 | |
65-50-150 | 12 20 24 |
3.33 5.56 6.67 |
27 25 23 |
2900 | 42 52 48 |
2.10 2.62 3.13 |
2.5 2.5 3.0 |
4 | 5.5 | 7.5 |
65-50-160 | 15 25 30 |
4.17 6.94 8.33 |
34.2 32 30 |
2900 | 44 55 52 |
3.18 3.96 4.72 |
2.5 2.5 3.0 |
5.5 | 7.5 | 11 |
80-50-200 | 30 50 60 |
8.33 13.89 16.67 |
53 50 45.2 |
2900 | 44 58 56 |
9.85 11.75 13.20 |
3.0 3.0 3.5 |
15 | 18.5 | 30 |
80-50-250 | 30 50 60 |
8.33 13.89 16.67 |
83.5 80 75 |
2900 | 45 53 55 |
15.15 20.55 22.27 |
3.0 3.0 3.5 |
30 | 37 | 45 |
80-65-125 | 30 50 60 |
8.33 13.89 16.67 |
22.5 20 17.6 |
2900 | 54 65 59 |
3.41 4.19 4.88 |
3.0 3.0 3.5 |
7.5 | 11 | 15 |
80-65-160 | 30 50 60 |
8.33 13.89 16.67 |
34 32 28.4 |
2900 | 50 62 58 |
5.56 7.03 8.01 |
3.0 3.0 3.5 |
11 | 15 | 18.5 |
100-65-200 | 60 100 120 |
16.67 27.78 33.33 |
56 59 57 |
2900 | 56 59 57 |
15.31 23.07 27.51 |
4.0 4.0 4.5 |
30 | 37 | 45 |
100-65-250 | 60 100 120 |
16.67 27.78 33.33 |
45 53 51 |
2900 | 45 53 51 |
31.21 41.09 47.72 |
4.0 4.0 4.5 |
55 | 75 | 90 |
100-80-125 | 60 100 120 |
16.67 27.78 33.33 |
58 69 65 |
2900 | 58 69 65 |
6.48 7.90 8.10 |
3.0 3.0 3.5 |
11 | 15 | 18.5 |
100-80-160 | 60 100 120 |
16.67 27.78 33.33 |
56 65 62 |
2900 | 56 65 62 |
10.22 13.42 14.77 |
3.0 3.0 3.5 |
18.5 | 22 | 30 |
125-100-125 | 96 160 192 |
26.67 44.44 53.33 |
56 65 52 |
2900 | 56 65 62 |
10.56 13.42 14.35 |
3.0 3.0 3.5 |
18.5 | 22 | 30 |
125-100-160 | 96 160 192 |
26.67 44.44 53.33 |
60 68 32 |
2900 | 60 68 63 |
15.70 20.52 23.52 |
3.0 3.0 3.5 |
30 | 37 | 45 |
125-100-200 | 96 160 192 |
26.67 44.44 53.33 |
56 65 60 |
2900 | 56 65 60 |
25.67 33.50 40.07 |
4.5 4.5 5.0 |
45 | 55 | 75 |
125-100-250 | 96 160 192 |
26.67 44.44 53.33 |
57 68 66 |
2900 | 57 68 66 |
41.26 51.24 57.81 |
3.7 4.5 5.5 |
75 | 90 | 110 |
150-125-250 | 120 200 240 |
33.33 55.56 66.67 |
62 73 70 |
1450 | 62 73 70 |
13.07 14.92 16.80 |
3.0 3.0 3.5 |
22 | 30 | 37 |
150-125-315 | 120 200 240 |
33.33 55.56 66.67 |
57 68 65 |
1450 | 57 68 65 |
20.63 25.62 28.65 |
3.0 3.0 3.5 |
37 | 45 | 55 |
150-125-400 | 120 200 240 |
33.33 55.56 66.67 |
49 58 54 |
1450 | 49 58 54 |
38.00 46.93 53.23 |
3.0 3.0 3.5 |
75 | 90 | 110 |
200-150-250 | 240 400 460 |
66.67 111.11 127.78 |
58 70 66 |
1450 | 58 70 66 |
25.91 31.11 34.15 |
4.0 4.0 4.5 |
45 | 55 | 75 |
200-150-315 | 240 400 460 |
66.67 111.11 127.78 |
58 70 66 |
1450 | 58 70 66 |
39.65 49.78 55.97 |
4.0 4.0 4.5 |
75 | 90 | 110 |
200-150-400 | 240 400 460 |
66.67 111.11 127.78 |
58 72 69 |
1450 | 58 72 69 |
62.86 75.62 85.30 |
4.0 4.0 4.5 |
90 | 110 | 132 |
टिप्पणियाँः अधिक जानकारी के लिए कृपया बिक्री से संपर्क करें।
संक्षारण प्रतिरोध शीट
जंग प्रतिरोधडेटा |
|||||||
मध्यम |
एकाग्रता ≤% |
तापमान | मध्यम |
एकाग्रता ≤% |
तापमान | ||
≤25°C | ≤95% | ≤25% | ≤ 95°C | ||||
H2SO4 | 98 | √ | √ | कोह | 50 | √ | √ |
HNO3 | √ | × | NH2H2O | √ | √ | ||
एचसीएल | √ | √ | बा ((OH) 2 | 50 | √ | √ | |
H3PO4 | √ | √ | Mg ((OH) 3 | √ | √ | ||
HF* | √ | √ | AL(OH) 3 | √ | √ | ||
एचबीआर | √ | √ | LiOH | √ | √ | ||
हाय | √ | √ | C1H2O | √ | √ | ||
हाइड्रोसाइनिक एसिड | √ | √ | Br2 | √ | √ | ||
H2SO3 | √ | √ | I12 | √ | √ | ||
HNO2 | √ | √ | एनएच3 | √ | √ | ||
एचसीएलओ* | √ | √ | CH30H | √ | √ | ||
HCL04 | √ | √ | CH3CH2OH | √ | √ | ||
H2CrO4 | 80 | √ | √ | C4H100 | √ | √ | |
अम्ल* | √ | √ | एचसीएचओ | √ | √ | ||
CH3COOH | √ | √ | CH3CHO | √ | √ | ||
HCOOH | √ | √ | C4H8C120 | √ | √ | ||
CH4H8O2 | √ | √ | C6H7N | √ | √ | ||
C5H1002 | √ | √ | CH3C1 | √ | √ | ||
C18H3402 | √ | √ | CH2CL2 | √ | √ | ||
C6H5COOH | √ | √ | C2H4CL2 | √ | √ | ||
NaOH | 50 | √ | √ | C2H4CL4 | √ | √ | |
अच्छा संक्षारण प्रतिरोध दर्शाता है; × संक्षारण की कुछ डिग्री दर्शाता है; * यह दर्शाता है कि सामग्री का चयन किया जाना चाहिए; बिना चिह्नित किसी भी एकाग्रता स्वीकार्य है। |
रासायनिक, औषधीय, नई ऊर्जा, इलेक्ट्रॉनिक एल्यूमीनियम पन्नी और अन्य उद्योगों में 10,000 से अधिक ग्राहकों ने RICITE उत्पादों (चुंबकीय ड्राइव पंप, रासायनिक डिब्बाबंद मोटर पंप,डायफ्राम पंप, मैकेनिकल सील सेंट्रीफ्यूगल पंप आदि) और Ricite (Zhejiang) Science & Technology Co., Ltd ने कई उद्योग तकनीकी मानकों और विनिर्देशों के संपादन में भाग लिया है,और उच्च तकनीक के सम्मान जीतारिकाइट (झेजियांग) साइंस एंड टेक्नोलॉजी कं, लिमिटेड लीक फ्री पंप बनाने के लिए प्रतिबद्ध है,और चुंबकीय ड्राइव पंप विकसित करने के लक्ष्य का पालन करता है, रासायनिक डिब्बाबंद मोटर पंप और अन्य पंप, और तकनीकी नवाचार का पीछा करता है और ग्राहकों को विश्वसनीय, उच्च लागत प्रभावी और ऊर्जा-बचत पंप और सेवाएं प्रदान करता है।
