उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | RICITE |
मॉडल संख्या: | आरएमआई |
न्यूनतम आदेश मात्रा: | 1 सेट |
पैकेजिंग विवरण: | लकड़ी का केस |
प्रसव के समय: | 5-8 कार्य दिवस |
भुगतान शर्तें: | टी/टी, एल/सी |
आपूर्ति की क्षमता: | प्रति दिन 50 सेट |
विस्तार से जानकारी |
|||
उत्पत्ति के प्लेस | चीन | ब्रांड नाम | RICITE |
---|---|---|---|
मॉडल संख्या | आरएमआई | उत्पाद का नाम: | RMI स्टेनलेस स्टील चुंबकीय ड्राइव केन्द्रापसारक पम्प |
रंग: | लाल, नीला अनुकूलित | बुद्धि का विस्तार: | 32-300 मिमी |
प्रवाह: | 3.2-1000m3/एच | उठाना: | 8-150 मी |
तापमान: | -20 ℃ - + 120 ℃ (आवश्यकतानुसार अनुकूलित करें + 120 ℃ - + 350 ℃) | दबाव: | 0-1.6 एमपीए (आवश्यकतानुसार अनुकूलित 1.6-30 एमपीए) |
शक्ति: | 1.1-315 किलोवाट | आवेदन: | पेट्रोलियम, रसायन, दवा, विद्युत |
हाई लाइट: | सील रहित चुंबकीय ड्राइव रासायनिक पंप,केन्द्रापसारक सील रहित चुंबकीय ड्राइव रासायनिक पंप,चुंबकीय रासायनिक पंप |

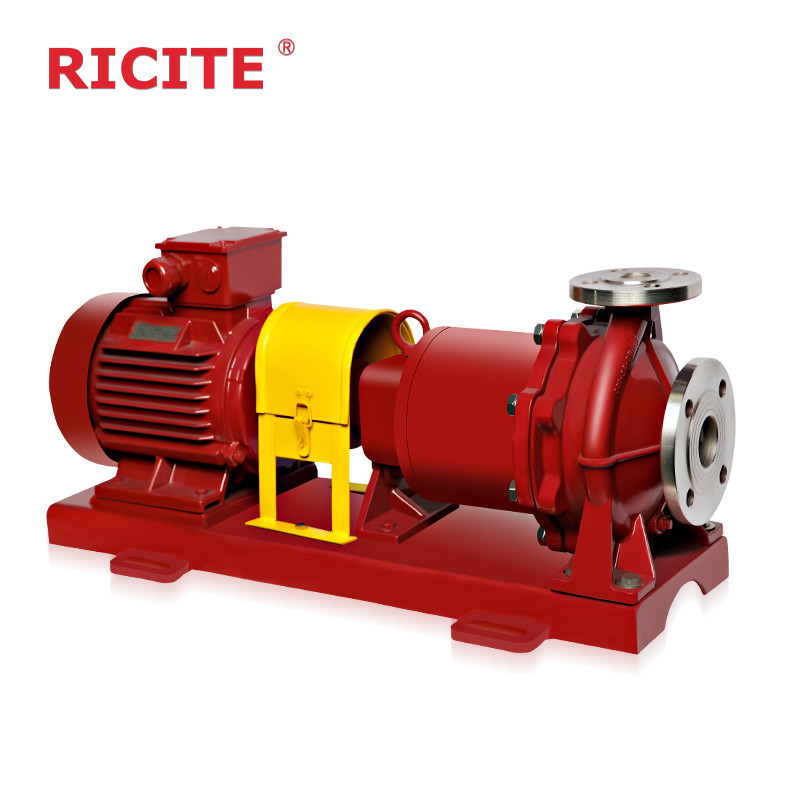

आरएमआई स्टेनलेस स्टील चुंबकीय ड्राइव केन्द्रापसारक पंप
विवरण
आरएमआईस्टेनलेस स्टील चुंबकीय पंप एक प्रकार का पंप है जो चुंबकीय संचरण का उपयोग करता है, जो मोटर को पंप शरीर से अलग कर सकता है,पारंपरिक पंपों के सील पर तरल लीक की समस्या से बचनाइसमें मुख्य रूप से ड्राइविंग उपकरण, चुंबकीय रोटर, सीलिंग शेल, स्थिर सील और अन्य भाग शामिल हैं।
इसका कार्य सिद्धांत विद्युत मोटर के घूर्णन को पंप शरीर के घूर्णन में परिवर्तित करने के लिए चुंबकीय संचरण का उपयोग करना है।विद्युत मोटर बाहरी चुंबकीय रोटर को घूमने के लिए चलाता है, और चुंबकीय क्षेत्र प्रेरण के माध्यम से, रोटर के आंतरिक चुंबकीय रोटर पंप शरीर को घूमने के लिए चलाता है। चुंबकीय रोटर और पंप शरीर के बीच स्थैतिक सील के उपयोग के कारण,गतिशील सील की रिसाव समस्या से बचा जा सकता हैइस प्रकार द्रव लीक और पर्यावरण प्रदूषण से बचा जा सकता है।
कुल मिलाकर, स्टेनलेस स्टील के चुंबकीय पंपों में उत्कृष्ट सीलिंग प्रदर्शन होता है और वे द्रव लीक से बच सकते हैं, जिससे उन्हें द्रव लीक और प्रदूषण के लिए उच्च आवश्यकताओं वाले उद्योगों में व्यापक रूप से उपयोग किया जाता है।
आवेदन
आरएमआई श्रृंखला चुंबकीय ड्राइव पंप पेट्रोलियम, रासायनिक, फार्मास्युटिकल, इलेक्ट्रोप्लेटिंग, खाद्य, फिल्म और मुद्रण, जल उपचार, राष्ट्रीय रक्षा और अन्य उद्योगों के लिए उपयुक्त है,ज्वलनशील पदार्थों के परिवहन के लिए आदर्श पंप है, विस्फोटक, आक्रामक, विषाक्त, शुद्ध, और विभिन्न संक्षारक तरल पदार्थ।
आरएमआई श्रृंखला के चुंबकीय ड्राइव पंप के गीले भाग स्टेनलेस स्टील से बने होते हैं और ये पंप 1.6 एमपीए से अधिक दबाव, तापमान 120 डिग्री सेल्सियस से अधिक नहीं,और चिपचिपाहट 30x 10-6 mz V / S से अधिक नहीं, कोई ठोस कण और फाइबर नहीं। कृपया बिक्री से संपर्क करें अधिक समर्थन प्राप्त करने के लिए यदि दबाव 1.6MPa से अधिक है, या तापमान 120 डिग्री से अधिक है, या हीट जैकेट की आवश्यकता है, आदि
संरचनात्मक विशेषताएं प्रसारण संपादन
स्थायी चुंबक
दुर्लभ पृथ्वी स्थायी चुंबकीय सामग्रियों से बने स्थायी चुंबक में एक व्यापक ऑपरेटिंग तापमान रेंज (-45-400 °C), उच्च Coercivity, चुंबकीय क्षेत्र की दिशा में अच्छा anisotropy है,और कोई demagnetization जब ध्रुवों एक दूसरे के करीब हैंयह एक अच्छा चुंबकीय क्षेत्र स्रोत है।
अलगाव आवरण
जब धातु पृथक्करण आवरण का उपयोग किया जाता है, तो पृथक्करण आवरण एक सिनोसाइडल वैकल्पिक चुंबकीय क्षेत्र में होता है,और एडी करंट चुंबकीय बल रेखा की दिशा के लंबवत अनुभाग पर प्रेरित किया जाता है और गर्मी में परिवर्तित- एडी करंट के लिए अभिव्यक्ति हैः जहां पी - एडी करंट; के - स्थिर; एन - पंप की नामित गति; टी - चुंबकीय संचरण टोक़; एफ - स्पेसर के अंदर दबाव;D - स्पेसर आस्तीन का आंतरिक व्यासपंप के डिजाइन के बाद, n और T ऑपरेटिंग स्थितियों द्वारा दिए जाते हैं,और भंवर धाराओं को कम करने पर केवल एफ और डी जैसे पहलुओं से विचार किया जा सकता है।पृथक्करण आस्तीन बनाने के लिए उच्च प्रतिरोध और शक्ति वाली गैर धातु सामग्री का चयन करने से धुंधली धाराओं को कम करने में महत्वपूर्ण प्रभाव पड़ता है।
शीतलन और स्नेहन द्रव प्रवाह दर
जब पंप चल रहा है, तो एक छोटी मात्रा में तरल पदार्थ का उपयोग आंतरिक चुंबकीय रोटर और अलगाव आवरण के बीच रिंगल अंतर क्षेत्र को फ्लश और ठंडा करने के लिए किया जाना चाहिए,साथ ही स्लाइडिंग असर की घर्षण जोड़ीशीतलक का प्रवाह दर आमतौर पर पंप डिजाइन प्रवाह दर का 2% -3% होता है, और आंतरिक चुंबकीय रोटर और अलगाव आवरण के बीच की अंगूठी रिक्ति क्षेत्र घुमावदार धाराओं के कारण उच्च गर्मी उत्पन्न करता है।जब शीतलन स्नेहक अपर्याप्त है या फ्लशिंग छेद चिकनी या अवरुद्ध नहीं है, यह मध्यम तापमान स्थायी चुंबक के काम के तापमान से अधिक हो जाएगा, धीरे-धीरे आंतरिक चुंबकीय रोटर की चुंबकत्व खो,और चुंबकीय ड्राइव विफल होने का कारणजब माध्यम जल या जल आधारित तरल होता है, तो रिंगल गैप क्षेत्र में तापमान वृद्धि 3-5 °C पर बनाए रखी जा सकती है।अंगूठी अंतर क्षेत्र में तापमान वृद्धि 5-8 °C पर बनाए रखा जा सकता है.
स्लाइडिंग असर
चुंबकीय पंप स्लाइडिंग बीयरिंग के लिए उपयोग की जाने वाली सामग्रियों में इम्प्रेनेटेड ग्राफाइट, भरा हुआ पीटीएफई, इंजीनियरिंग सिरेमिक आदि शामिल हैं। उत्कृष्ट गर्मी प्रतिरोध, संक्षारण प्रतिरोध के कारण,इंजीनियरिंग सिरेमिक का घर्षण प्रतिरोध, चुंबकीय पंपों के स्लाइडिंग लेयरिंग ज्यादातर इंजीनियरिंग सिरेमिक से बने होते हैं। इंजीनियरिंग सिरेमिक की भंगुरता और कम विस्तार गुणांक के कारण,शाफ्ट पकड़ दुर्घटनाओं से बचने के लिए असर खाली बहुत छोटा नहीं होना चाहिए.
इस तथ्य के कारण कि चुंबकीय पंप के स्लाइडिंग बीयरिंगों को प्रेषित माध्यम के साथ स्नेहन किया जाता है,विभिन्न मीडिया और परिचालन स्थितियों के आधार पर असर बनाने के लिए विभिन्न सामग्रियों का चयन किया जाना चाहिए.
विशेषताएं
1हाइड्रोलिक घटकों का सीएफडी (कंप्यूटेशनल फ्लूइड डायनामिक्स) डिजाइन, व्यापक प्रवाह चैनल, उच्च दक्षता, कम एनपीएसएचआर प्रदर्शन, कम रेडियल बल।
2गीले भागों को सटीक कास्टिंग मोल्ड, प्रवाह चैनल की चिकनी आंतरिक दीवार और उच्च दक्षता द्वारा आकार दिया जाता है।
3पर्याप्त चुंबकीय टोक़ सुनिश्चित करने के लिए उच्च प्रदर्शन वाले एनडीएफईबी (नियोडियमियम आयरन बोरॉन) और एसएमसीओ (समारियम कोबाल्ट) स्थायी चुंबक चुनें।
4. कम धुंधली धारा डिजाइन कर सकते हैं, ताकि पंप की दक्षता अधिक हो।
5मॉड्यूलर भागों का डिजाइन, रखरखाव में आसान।
6उच्च पहनने के प्रतिरोध, उच्च संक्षारण प्रतिरोध एसएसआईसी, अद्वितीय डबल असर पोजिशनिंग संरचना डिजाइन, गतिशील स्नेहन संरचना के साथ।स्थिर प्रदर्शन सुनिश्चित करने और सेवा जीवन को लम्बा करने के लिए.
7विशेष स्नेहन और शीतलन डिजाइनः परिवहन माध्यम का उपयोग डिब्बे पर धुंधली धारा द्वारा उत्पन्न गर्मी को दूर करने और सादे असर को स्नेहन करने के लिए किया जाता है,ताकि पंप के अक्षीय बल स्वचालित रूप से संतुलन और पंप के सुरक्षित संचालन सुनिश्चित कर सकते हैं.
8उन्नत तकनीक के साथ उच्च गुणवत्ता वाले स्टेनलेस स्टील से बने डिब्बे, मध्यम को पूरी तरह से निकालें (जब मरम्मत के लिए रोकें) और स्वचालित रूप से खाली करें (जब फिर से शुरू करें) ।
9यदि आवेदन आवश्यक हो तो हीट जैकेट, कूलिंग जैकेट या उच्च तापमान जैकेट जोड़ा जा सकता है।
पैरामीटर:
नाम | प्रकार | प्रवाह | सिर | कार्य तापमान | शक्ति | गति | फ्लैंग का दिन | दबाव |
स्टेनलेस चुंबकीय स्टील ड्राइव पंप |
आरएमआई | 3.2-1000 मी3/घंटा | 8-150 मीटर | -20~350°C | 1.1-315kw | 2900/1450 रु/मिनट | 32-200 मिमी | 0-1.6 एमपीए (1.6-30 एमपीए को अनुकूलित करने की आवश्यकता है) मोटर पक्ष से घड़ी के संकेत के अनुसार घुमाएं) |
मॉडल कोडिंगः
मॉडल:
मॉडल | Q (m3/h) |
H (m) |
n (r/min) |
ह (%) |
मोटर | शक्ति (किलोवाट) |
आरएमआई 32-20-125 | 3.2 | 20 | 2900 | 16 | YX490S-2 | 1.5 |
आरएमआई 32-20-160 | 3.2 | 32 | 2900 | 18 | YX490L-2 | 2.2 |
आरएमआई 40-25-105 | 6.3 | 12.5 | 2900 | 20 | YX490S-2 | 1.5 |
आरएमआई 40-25-125 | 6.3 | 20 | 2900 | 24 | YX490L-2 | 2.2 |
आरएमआई 40-25-160 | 6.3 | 32 | 2900 | 26 | YX4100L-2 | 3 |
आरएमआई 40-25-200 | 6.3 | 50 | 2900 | 26 | YX4132S1-2 | 5.5 |
आरएमआई 40-25-250 | 6.3 | 80 | 2900 | 20 | YX4160M1-2 | 11 |
आरएमआई 50-32-125 | 12.5 | 20 | 2900 | 34 | YX4100L-2 | 3 |
आरएमआई 50-32-160 | 12.5 | 32 | 2900 | 39 | YX4112M-2 | 4 |
आरएमआई 50-32-200 | 12.5 | 50 | 2900 | 31 | YX4132S2-2 | 7.5 |
आरएमआई 50-32-250 | 12.5 | 80 | 2900 | 25 | YX4160M2-2 | 15 |
आरएमआई 65-50-125 | 25 | 20 | 2900 | 45 | YX4112M-2 | 4 |
आरएमआई 65-50-160 | 25 | 32 | 2900 | 45 | YX4132S2-2 | 7.5 |
आरएमआई 65-40-200 | 25 | 50 | 2900 | 35 | YX4160M2-2 | 15 |
आरएमआई 65-40-250 | 25 | 80 | 2900 | 37 | YX4160L-2 | 18.5 |
आरएमआई 65-40-315 | 25 | 125 | 2900 | 27 | YX4200L2-2 | 37 |
आरएमआई 80-65-125 | 50 | 20 | 2900 | 55 | YX4132S2-2 | 7.5 |
आरएमआई 80-65-160 | 50 | 32 | 2900 | 55 | YX4160M1-2 | 11 |
आरएमआई 80-50-200 | 50 | 50 | 2900 | 50 | YX4160L-2 | 18.5 |
आरएमआई 80-50-250 | 50 | 80 | 2900 | 45 | YX4200L1-2 | 30 |
आरएमआई 80-50-315 | 50 | 125 | 2900 | 40 | YX4250M-2 | 55 |
आरएमआई 100-80-125 | 100 | 20 | 2900 | 61 | YX4160M1-2 | 11 |
आरएमआई 100-80-160 | 100 | 32 | 2900 | 61 | YX4160L-2 | 18.5 |
आरएमआई 100-65-200 | 100 | 50 | 2900 | 60 | YX4200L1-2 | 30 |
आरएमआई 100-65-250 | 100 | 80 | 2900 | 56 | YX4250M-2 | 55 |
आरएमआई 100-65-315 | 100 | 125 | 2900 | 50 | YX4280M-2 | 90 |
रासायनिक, औषधीय, नई ऊर्जा, इलेक्ट्रॉनिक एल्यूमीनियम पन्नी और अन्य उद्योगों में 10,000 से अधिक ग्राहकों ने RICITE उत्पादों (चुंबकीय ड्राइव पंप, रासायनिक डिब्बाबंद मोटर पंप,डायफ्राम पंप, मैकेनिकल सील सेंट्रीफ्यूगल पंप आदि) और Ricite (Zhejiang) Science & Technology Co., Ltd ने कई उद्योग तकनीकी मानकों और विनिर्देशों के संपादन में भाग लिया है,और उच्च तकनीक के सम्मान जीतारिकाइट (झेजियांग) साइंस एंड टेक्नोलॉजी कं, लिमिटेड लीक फ्री पंप बनाने के लिए प्रतिबद्ध है,और चुंबकीय ड्राइव पंप विकसित करने के लक्ष्य का पालन करता है, रासायनिक डिब्बाबंद मोटर पंप और अन्य पंप, और तकनीकी नवाचार का पीछा करता है और ग्राहकों को विश्वसनीय, उच्च लागत प्रभावी और ऊर्जा-बचत पंप और सेवाएं प्रदान करता है।
वेबसाइटः www.ricitepump.com
