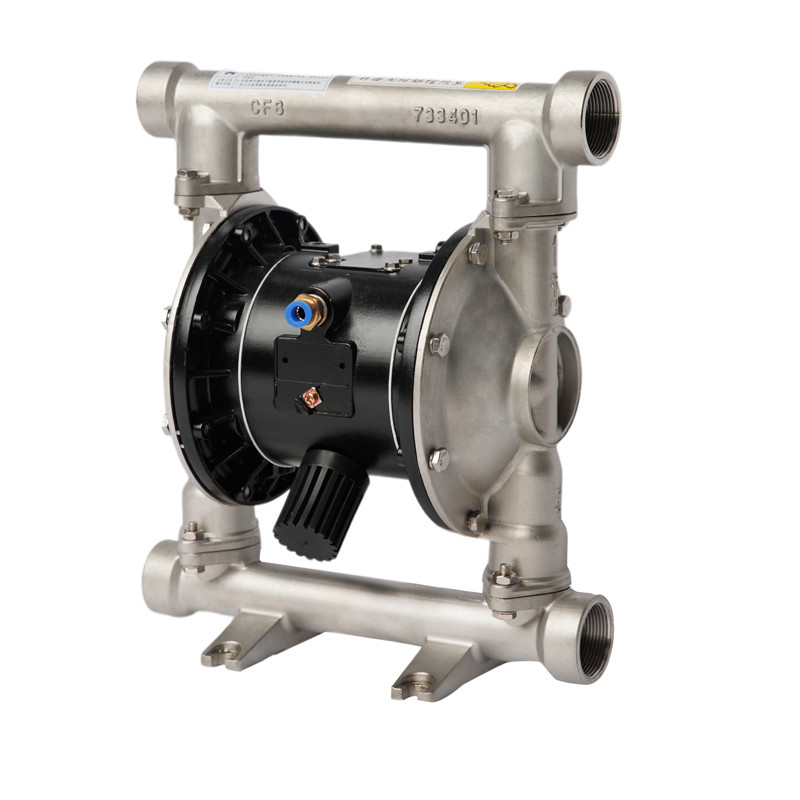

मिनी स्टेनलेस स्टील एयर डायफ्राम पंप

QBY3 स्टेनलेस स्टील हवा वायवीय डायाफ्राम पंप

विवरण

वायवीय ढाल पंप एक नए प्रकार की परिवहन मशीनरी है जो संपीड़ित हवा का उपयोग शक्ति स्रोत के रूप में करती है। विभिन्न संक्षारक तरल पदार्थों के लिए, कणों के साथ तरल पदार्थ, उच्च चिपचिपाहट, अस्थिर, ज्वलनशील,और अत्यधिक विषाक्त तरल पदार्थ, इसे पंप किया जा सकता है और पूरी तरह से अवशोषित किया जा सकता है।
वायवीय डायाफ्राम पंपों के लिए चार प्रकार की सामग्री हैंः इंजीनियरिंग प्लास्टिक, एल्यूमीनियम मिश्र धातु, स्टेनलेस स्टील और कास्ट आयरन। वायवीय डायाफ्राम पंप नाइट्राइल रबर, नियोप्रीन,फ्लोरो रबर, पॉलीटेट्राफ्लोरोएथिलीन, पॉलीटेट्राफ्लोरोएथिलीन आदि विभिन्न तरल माध्यमों के अनुसार विभिन्न उपयोगकर्ताओं की जरूरतों को पूरा करने के लिए।यह विभिन्न विशेष अवसरों में स्थापित किया जाता है विभिन्न मीडिया पंप करने के लिए कि पारंपरिक पंपों द्वारा पंप नहीं किया जा सकता है, और संतोषजनक परिणाम प्राप्त किए हैं।

विशेषताएं

1. पानी की आपूर्ति की कोई आवश्यकता नहीं है, सक्शन लिफ्ट 5 मीटर तक है, सिर 84 मीटर तक है, और आउटलेट दबाव > 7bar है;

2. चिकनी और चौड़ी आंतरिक पाइपलाइन, 10 मिमी तक पहुंचने वाले व्यास के बड़े कणों के व्यास को स्थानांतरित कर सकती है।

3. हवा के वाल्व के उद्घाटन के माध्यम से सिर और प्रवाह दर को स्टेपलेस समायोजित किया जा सकता है (वायु दबाव समायोजन 1-7bar के बीच है);

4पंप में कोई घूर्णन भाग नहीं है, कोई शाफ्ट सील नहीं है, और डायफ्राम और अन्य यांत्रिक भागों को माध्यम से अलग कर दिया गया है, इसलिए परिवहन माध्यम लीक नहीं होगा।यह विषाक्त पंप करने के लिए उपयुक्त है, आक्रामक या संक्षारक तरल पदार्थ, यह पर्यावरण और श्रमिकों के लिए सुरक्षित है;

5. बिजली का उपयोग करने की आवश्यकता नहीं, सुरक्षित और विश्वसनीय ज्वलनशील और विस्फोटक स्थानों में उपयोग करने के लिए;

6. एक पनडुब्बी पंप के रूप में इस्तेमाल किया जा सकता है;

7. उपयोग करने में आसान, शुरू या बंद पंप बस द्वारा खोलने और गैस वाल्व बंद है. यहां तक कि अगर सूखी अप्रत्याशित परिस्थितियों में एक लंबे समय के लिए चल रहा है या अचानक बंद, पंप क्षतिग्रस्त नहीं होगाएक बार अतिभारित, पंप स्वचालित रूप से स्व-संरक्षण द्वारा बंद हो जाएगा, जब भार सामान्य पर लौटता है, और यह स्वचालित रूप से फिर से शुरू कर सकते हैं;

8. कॉम्पैक्ट संरचना, कम पहने हुए भाग, पंप स्थापित करने और बनाए रखने के लिए आसान है, पंप द्वारा ले जाया जाता है माध्यम गैस वितरण वाल्व, युग्मन रॉड और अन्य चलती भागों के संपर्क में नहीं होगा,तो रोटर के पहनने, पिस्टन, गियर, ब्लेड और अन्य घटकों को कम किया गया है;

9. उच्च चिपचिपा तरल पदार्थों का परिवहन कर सकता है (चिपचिपाहट 10,000 सीपी से कम);

10. तेल के साथ चिकनाई की आवश्यकता नहीं है, और सूखी चल सकता है.

The working principle of the pneumatic diaphragm pump is a positive displacement Reciprocating pump that uses the air compressor to input compressed air into the distribution valve of the diaphragm pump to drive the link shaft in the middle body of the diaphragm pump to drive the diaphragm pump diaphragm in the medium chamber of the diaphragm pump body to make transverse stretching movement to achieve the function of self-priming fluidपंप के दो सममित कार्य कक्षों में, प्रत्येक एक लोचदार डायफ्राम से सुसज्जित है। कनेक्शन रॉड दो डायफ्राम को एक शरीर में जोड़ता है,और संपीड़ित हवा दो काम कक्षों में ढक्कन धक्का देने के लिए पंप के इनलेट संयुक्त से वितरण वाल्व में प्रवेश करता हैएक ही समय में, दूसरे कार्य कक्ष में गैस को डायफ्राम के पीछे पंप से छुट्टी दी जाती है।वायवीय ढक्कन पंप दो मुख्य भागों में शामिल है: एक वायु प्रवाह संरचना और एक तरल प्रवाह संरचना, जो दोनों पक्षों पर दो डायाफ्राम द्वारा पूरी तरह से अलग हैं।

हवा की आपूर्ति का दबाव काम करने के लिए केवल 2 किलोग्राम प्रति वर्ग सेंटीमीटर से अधिक होने की आवश्यकता है। 5 से 8 किलोग्राम के काम के दबाव पर,वाल्व कक्ष में उच्च दबाव गैस हवा के प्रवाह मार्गदर्शन प्रणाली के माध्यम से आगे और पीछे जाने के लिए कनेक्टिंग रॉड शाफ्ट ड्राइवइसी समय, खपत कम दबाव वाली गैस को तेजी से निकास बंदरगाह के माध्यम से छोड़ दिया जाता है। दोनों पक्षों पर उच्च और निम्न दबाव वाली गैसों की बारी-बारी से क्रिया के तहत, गैस को बाहर निकाला जाता है।कनेक्टिंग रॉड शाफ्ट दोनों पक्षों पर डायाफ्राम को बाएं और दाएं स्थानांतरित करने के लिए चलाता है, जिससे दोनों ओर के वॉल्यूम कक्षों में वायु दबाव में बारी-बारी से परिवर्तन होता है, जिससे तरल पदार्थ का निरंतर चूषण और निर्वहन प्राप्त होता है।

अनुप्रयोग

व्यापक रूप से पेट्रोलियम, रासायनिक, खाद्य, दवा, इलेक्ट्रॉनिक्स, सिरेमिक, वस्त्र, पेय, पल्प और अन्य उद्योगों में उपयोग किया जाता है।

मॉडल कोडिंग

एमसामग्री

गीले भाग

डायफ्राम सामग्री

गेंद सामग्री

गेंद सीट सामग्री

मॉडल

पीन्यायिक कार्य

रासायनिक, औषधीय, नई ऊर्जा, इलेक्ट्रॉनिक एल्यूमीनियम पन्नी और अन्य उद्योगों में 10,000 से अधिक ग्राहकों ने RICITE उत्पादों (चुंबकीय ड्राइव पंप, रासायनिक डिब्बाबंद मोटर पंप,डायफ्राम पंप, मैकेनिकल सील सेंट्रीफ्यूगल पंप आदि) और Ricite (Zhejiang) Science & Technology Co., Ltd ने कई उद्योग तकनीकी मानकों और विनिर्देशों के संपादन में भाग लिया है,और उच्च तकनीक के सम्मान जीतारिकाइट (झेजियांग) साइंस एंड टेक्नोलॉजी कं, लिमिटेड लीक फ्री पंप बनाने के लिए प्रतिबद्ध है,और चुंबकीय ड्राइव पंप विकसित करने के लक्ष्य का पालन करता है, रासायनिक डिब्बाबंद मोटर पंप और अन्य पंप, और तकनीकी नवाचार का पीछा करता है और ग्राहकों को विश्वसनीय, उच्च लागत प्रभावी और ऊर्जा-बचत पंप और सेवाएं प्रदान करता है।
