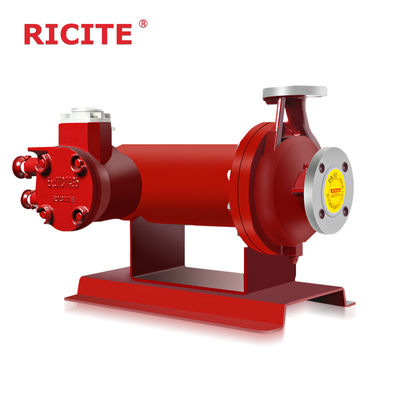

स्व-प्राइमिंग क्षैतिज केन्द्रापसारक पंप बहु-चरण डिब्बाबंद पंप
| Place of Origin: | China |
| ब्रांड नाम: | RICITE |
| Model Number: | B |
| Minimum Order Quantity: | 1 set |
| Packaging Details: | WOODEN CASE |
| Delivery Time: | 5-8 work dayes |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 5 sets per day |
|
विस्तार से जानकारी |
|||
| Place of Origin | China | ब्रांड नाम | RICITE |
|---|---|---|---|
| Model Number | B | उत्पाद का नाम: | बी सीरीज डिब्बाबंद मोटर पंप |
| रंग: | लाल, नीला अनुकूलित | प्रवाह: | 1000m3/एच |
| उठाना: | 190 मी | तापमान: | ~ + 120 ℃ |
| शक्ति: | 160 किलोवाट | चिपचिपाहट: | 100 मिमी / एस |
| दबाव: | 2.5 एमपीए | आवेदन: | पेट्रोलियम, रसायन, दवा, विद्युत |
| हाई लाइट: | सेल्फ प्राइमिंग क्षैतिज केन्द्रापसारक पंप,क्षैतिज केन्द्रापसारक पंप,क्षैतिज मल्टीस्टेज पंप |
||
उत्पाद वर्णन
बेसिक कैनड मोटर पंप (बी सीरीज के रासायनिक सुरक्षा पंप)
विवरण
पी श्रृंखला डिब्बाबंद मोटर पंप रासायनिक डिब्बाबंद मोटर पंप की एक नई पीढ़ी है। यह अंतरराष्ट्रीय मानक डिजाइन को अपनाता है, अधिकतम परिचालन प्रवाह 1200m3/h है, अधिकतम सिर 600m है,तापमान सीमा -120-350°C है, और सिस्टम डिजाइन का अधिकतम दबाव 20MPa है।
मूल प्रकार (मानक प्रकार)
वाहक माध्यम का तापमान 120 °C से अधिक नहीं है, और सिर 100 मीटर से अधिक नहीं है। अन्य प्रकार के डिब्बाबंद पंप मूल प्रकार के संस्करण और सुधार हैं,मृत और रिवर्स सर्कुलेशन सहितइस प्रकार के डिब्बाबंद पंप में मूल प्रकार की तुलना में असर स्नेहन, शीतलन और मोटर शीतलन के लिए तरल प्रवाह की विपरीत दिशा होती है।
लाभ
(1) लंबी सेवा जीवन, उच्च सेवा जीवन प्राप्त करने के लिए सिलिकॉन कार्बाइड बीयरिंग के साथ संयुक्त स्वचालित हाइड्रोलिक थ्रस्ट संतुलन प्रणाली;
(2) उच्च दक्षता, अनुकूलित मोटर डिजाइन और उच्च दक्षता हाइड्रोलिक अनुसंधान, उत्कृष्ट ऊर्जा दक्षता प्राप्त की;
(3) उच्च विश्वसनीयता, उन्नत प्रसंस्करण प्रौद्योगिकी, उच्च तकनीक सीएनसी उपकरण और उत्पाद प्रदर्शन की स्थिरता सुनिश्चित करने के लिए सही परीक्षण;
(4) ऑनलाइन निगरानी और स्वचालित नियंत्रण का एहसास करने के लिए असर पहनने की निगरानी;
(5) दुर्घटना की स्थिति में भी पर्यावरण की सुरक्षा सुनिश्चित करने के लिए द्वितीयक सील।
विशेषताएं
डिब्बाबंद मोटर पंप डिब्बाबंद मोटर और पंप से बना है, स्टेटर की आंतरिक सतह और रोटर की बाहरी सतह एक पतली दीवार गैर चुंबकीय संक्षारण प्रतिरोधी धातु से ढकी हुई है,तो स्टेटर घुमावदार, रोटर के कोर को परिवहन तरल पदार्थ द्वारा क्षरण नहीं किया जाएगा, क्योंकि वे पूरी तरह से अलग हैं। इसके अलावा, रोटर के शाफ्ट विस्तार पर सीधे रोलर स्थापित किया गया है,पूरे रोटर वाहक तरल में डूब जाता है, कोई घूर्णन भागों बाहर तक फैला, एक संरचना बिना रिसाव है, तो यह निम्नलिखित फायदे हैं
(1) लीक मुक्त, यह विषाक्त, विस्फोटक, ज्वलनशील, शुद्ध, संक्षारक तरल पदार्थों के परिवहन के लिए उपयुक्त है;
(2) पूर्ण सील, यह तरल पदार्थों के परिवहन के लिए उपयुक्त है जो ऑक्सीकरण के लिए आसान है;
(3) कोई यांत्रिक सील नहीं, यह उच्च प्रणाली दबाव तरल पदार्थ, उच्च पिघलने बिंदु तरल पदार्थ, उच्च तापमान तरल पदार्थ, और कम तापमान तरल पदार्थ ले जाने के लिए उपयुक्त है।
(4) स्नेहन के रूप में माध्यम का उपयोग करना, कोई वसा की आवश्यकता नहीं, परिवहन तरल में कोई संदूषण नहीं, वसा इंजेक्शन और निकासी की भी आवश्यकता नहीं;
(5) मोटर और पंप समाक्षीय एकीकरण के कारण, यह अंतरिक्ष की बचत, वजन में प्रकाश, कॉम्पैक्ट डिजाइन, बनाए रखने और बिछाने में आसान है;
(६) मोटर में जल शीतलन या प्राकृतिक शीतलन है, कोई पंखे नहीं हैं, इसलिए चलती कंपन कम होती है और शोर कम होता है।
डिब्बाबंद मोटर पंप का उपयोग करने के लिए सावधानियांः
1सामान्य संचालन के दौरान, आउटलेट वाल्व को कसकर बंद नहीं किया जाना चाहिए और पंप में हवा के अवरुद्ध होने से बचने के लिए इसे थोड़ा खुला रखा जाना चाहिए।
2मोटर और बीयरिंग को क्षति से बचाने के लिए बिना तरल पदार्थ के या 1 मिनट से अधिक समय तक काम करना सख्ती से निषिद्ध है।
31 मिनट से अधिक समय तक पीछे की ओर चलना सख्ती से निषिद्ध है, क्योंकि पीछे की ओर चलाने से असरों का असामान्य पहनना हो सकता है।
4खोखलेपन की स्थिति में काम करना सख्ती से निषिद्ध है, अन्यथा यह असरों के शीघ्र पहनने का कारण बन सकता है।
पैरामीटर
| नाम | प्रकार | प्रवाह | सिर | ऑपरेटिंग तापमान | शक्ति | चिपचिपापन | दबाव | टिप्पणियाँ |
| मानक रासायनिक डिब्बाबंद मोटर पंप | मानक ((बी श्रृंखला) | 1000 मी3/घंटा | 190 मीटर | ️+120°C | 160 किलोवाट | 100 मिमी/सेकंड | 2.5MPa | 120°C से नीचे के तापमान वाले मध्यम के लिए उपयुक्त |
मॉडल का वर्णन
सामग्री
| कोड | 4 | 5 | 6 | 7 | |
| गीले भाग | 304 | 304L | 316 | 316L | |
| गास्केट | पंप | उच्च तापमान | ग्रेफाइट से ढलाई हुई | ||
| मानक | पीटीएफई | ||||
| मोटर | पीटीएफई | ||||
| कर सकते हैं | हेस्टेलॉय मिश्र धातु -C | हेस्टेलॉय मिश्र धातु -C | |||
| शाफ्ट | 304/301 | 304L | 316 | 316L | |
| शाफ्ट आस्तीन, थ्रस्ट रिंग | स्टेलिट | ||||
| एसएसआईसी | |||||
| असर | ग्रेफाइट से सना हुआ फुरान राल, एसएसआईसी | ||||
अनुभागीय चित्रण
मॉडल
|
नहीं. |
पंप मॉडल |
गति | शक्ति (किलोवाट) | |||
| n=2900r/min | 介质 घनत्व (मध्यम घनत्व (g/cm)) | |||||
| प्रवाह m3/h | सिर m | 1 | 1.35 | 1.84 | ||
| 1 | 4025R | 3.6 | 20 | 1.1 | 1.5 | 2.2 |
| 6 | 19 | 1.5 | 2.2 | 2.2 | ||
| 7.2 | 17 | 1.5 | 2.2 | 2.2 | ||
| 2 | 4025S | 7.2 | 33 | 2.2 | 3 | 5.5 |
| 12 | 29 | 3 | 3.7 | 5.5 | ||
| 14.4 | 27 | 3 | 5.5 | 6.3 | ||
| 3 | 4025T | 5.4 | 62 | 5.5 | 6.3 | 7.5 |
| 9 | 60 | 5.5 | 7.5 | 11 | ||
| 10 | 58 | 5.5 | 7.5 | 11 | ||
| 4 | 5040R | 7.2 | 17 | 1.1 | 1.5 | 2.2 |
| 12 | 15 | 1.5 | 2.2 | 3 | ||
| 13.5 | 14.5 | 1.5 | 2.2 | 3 | ||
| 5 | 5040S | 7.2 | 33 | 2.2 | 3 | 5.5 |
| 12 | 29 | 3 | 3.7 | 5.5 | ||
| 14.4 | 27 | 3 | 3.7 | 5.5 | ||
| 6 | 5040T | 10.8 | 52 | 5.5 | 7.5 | 11 |
| 18 | 49 | 6.3 | 11 | 15 | ||
| 21 | 46 | 7.5 | 11 | 15 | ||
| 7 | 5040U | 7.2 | 102 | 15 | 18.5 | 22 |
| 12 | 98 | 15 | 18.5 | 25 | ||
| 14.4 | 94 | 15 | 18.5 | 25 | ||
| 8 | 6550R | 14.4 | 17 | 2.2 | 3 | 5.5 |
| 24 | 14 | 3 | 3.7 | 5.5 | ||
| 28.8 | 12 | 3 | 3.7 | 5.5 | ||
| 9 | 6550S | 14.4 | 30 | 3.7 | 5.5 | 6.3 |
| 24 | 27 | 3.7 | 5.5 | 7.5 | ||
| 28.8 | 24 | 5.5 | 6.3 | 7.5 | ||
| 10 | 6550T | 14.4 | 52 | 7.5 | 11 | 15 |
| 24 | 50 | 11 | 15 | 18.5 | ||
| 28.8 | 46 | 11 | 15 | 18.5 | ||
| 11 | 6550U | 21.6 | 86 | 18.5 | 22 | 30 |
| 36 | 80 | 18.5 | 25 | 37 | ||
| 40 | 78 | 22 | 30 | 37 | ||
|
नहीं. |
पंप मॉडल |
गति | शक्ति ((Kw) | |||
| n=2900r/min | (मध्यम घनत्व(g/cm)3) | |||||
| प्रवाह m3/h | सिर m | 1 | 1.35 | 1.84 | ||
| 12 | 8065R | 28.8 | 15 | 3 | 5.5 | 6.3 |
| 48 | 12 | 3.7 | 5.5 | 6.3 | ||
| 55 | 10 | 3.7 | 5.5 | 6.3 | ||
| 13 | 8065S | 36 | 30 | 6.3 | 11 | 15 |
| 60 | 22 | 7.5 | 11 | 15 | ||
| 66 | 18 | 7.5 | 11 | 15 | ||
| 14 | 8065T | 30 | 53 | 11 | 15 | 22 |
| 50 | 50 | 15 | 18.5 | 25 | ||
| 58 | 42 | 15 | 18.5 | 25 | ||
| 15 | 8065U | 28.8 | 80 | 18.5 | 22 | 30 |
| 48 | 76 | 22 | 25 | 37 | ||
| 57.6 | 70 | 22 | 30 | 45 | ||
| 16 | 1080S | 54 | 24 | 11 | 15 | 18.5 |
| 90 | 20 | 11 | 15 | 18.5 | ||
| 102 | 16 | 11 | 15 | 18.5 | ||
| 17 | 1080T | 60 | 50 | 22 | 30 | 37 |
| 100 | 45 | 25 | 30 | 45 | ||
| 120 | 36 | 25 | 30 | 45 | ||
| 18 | 1080U | 60 | 80 | 37 | 45 | 55 |
| 100 | 72 | 45 | 55 | 75 | ||
| 120 | 64 | 45 | 55 | 75 | ||
| 19 | 1080V | 54 | 120 | 55 | 65 | 90 |
| 90 | 100 | 55 | 75 | 110 | ||
| 108 | 80 | 55 | 75 | 110 | ||
| 20 | 1210T | 108 | 45 | 37 | 45 | 55 |
| 180 | 38 | 45 | 45 | 75 | ||
| 200 | 35 | 45 | 45 | 75 | ||
| 21 | 1210U | 108 | 80 | 55 | 65 | 90 |
| 180 | 70 | 65 | 75 | 110 | ||
| 216 | 60 | 65 | 90 | 110 | ||
| 22 | 1210V | 90 | 128 | 75 | 90 | 132 |
| 150 | 120 | 90 | 132 | 200 | ||
| 170 | 110 | 110 | 145 | 200 | ||
रासायनिक, औषधीय, नई ऊर्जा, इलेक्ट्रॉनिक एल्यूमीनियम पन्नी और अन्य उद्योगों में 10,000 से अधिक ग्राहकों ने RICITE उत्पादों (चुंबकीय ड्राइव पंप, रासायनिक डिब्बाबंद मोटर पंप,डायफ्राम पंप, मैकेनिकल सील सेंट्रीफ्यूगल पंप आदि) और Ricite (Zhejiang) Science & Technology Co., Ltd ने कई उद्योग तकनीकी मानकों और विनिर्देशों के संपादन में भाग लिया है,और उच्च तकनीक के सम्मान जीतारिकाइट (झेजियांग) साइंस एंड टेक्नोलॉजी कं, लिमिटेड लीक फ्री पंप बनाने के लिए प्रतिबद्ध है,और चुंबकीय ड्राइव पंप विकसित करने के लक्ष्य का पालन करता है, रासायनिक डिब्बाबंद मोटर पंप और अन्य पंप, और तकनीकी नवाचार का पीछा करता है और ग्राहकों को विश्वसनीय, उच्च लागत प्रभावी और ऊर्जा-बचत पंप और सेवाएं प्रदान करता है।
वेबसाइटः www.ricitepump.com
