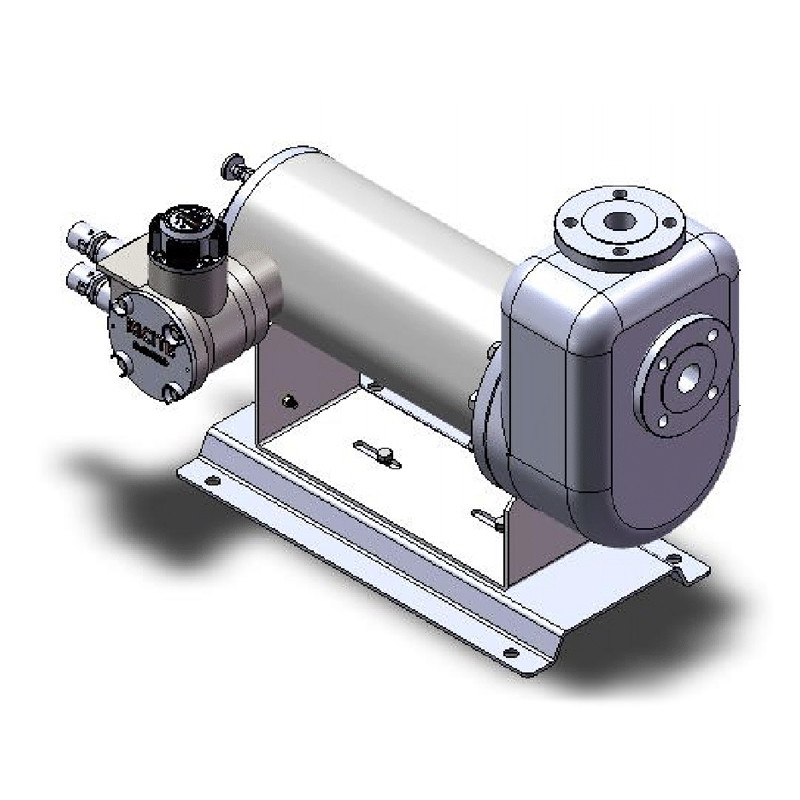

कार्बनिक रसायनों के लिए स्व-प्रिमिंग डिब्बाबंद मोटर पंप
| Place of Origin: | China |
| ब्रांड नाम: | RICITE |
| Model Number: | G |
| Minimum Order Quantity: | 1 set |
| Packaging Details: | WOODEN CASE |
| Delivery Time: | 5-8 work dayes |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 50 sets per day |
|
विस्तार से जानकारी |
|||
| Place of Origin | China | ब्रांड नाम | RICITE |
|---|---|---|---|
| Model Number | G | उत्पाद का नाम: | जी प्रकार स्व-भड़काना डिब्बाबंद मोटर पंप |
| रंग: | लाल नीला | प्रवाह: | 200m3/एच |
| उठाना: | 150 मीटर | तापमान: | ~ + 350 ℃ |
| शक्ति: | 160 किलोवाट | चिपचिपाहट: | 100 मिमी / एस |
| दबाव: | 2.5 एमपीए | आवेदन: | पेट्रोलियम, रसायन, दवा, विद्युत |
| प्रमुखता देना: | सेल्फ प्राइमिंग डिब्बाबंद मोटर पंप,चीन से डिब्बाबंद पंप,कैन मोटर पंप |
||
उत्पाद वर्णन
जी प्रकार के स्व-प्रिमिंग डिब्बाबंद मोटर पंप
विवरण
स्व-प्राइमिंग प्रकारः पंप का सक्शन इनलेट इम्पेलर के केंद्र से बहुत अधिक है। पंप को रोकने के बाद, जब सक्शन पाइपलाइन में कोई तरल नहीं होता है,रोलर और विस्तारित पंप कक्ष हमेशा तरल से भरे होते हैं. पुनः आरंभ करते समय, पानी भरने की कोई आवश्यकता नहीं है, और पंप काम कर सकता है। स्व-प्राइमिंग पंप भूमिगत कंटेनरों से तरल पदार्थ निकालने के लिए विशेष रूप से उपयुक्त हैं।
यह अंतरराष्ट्रीय मानक डिजाइन को अपनाता है, अधिकतम परिचालन प्रवाह 1200m3/h है, अधिकतम सिर 600m है, तापमान सीमा -120-350°C है, और सिस्टम डिजाइन का अधिकतम दबाव 20MPa है।
एक साधारण केन्द्रापसारक पंप के ड्राइव एक युग्मन के माध्यम से पंप के impeller शाफ्ट के साथ बिजली शाफ्ट कनेक्ट करने के लिए है, ताकि impeller और इलेक्ट्रिक मोटर एक साथ घूर्णन और काम.हालांकि, डिब्बाबंद मोटरपंप एक अनसेल्ड पंप है, और पंप और ड्राइविंग मोटर दोनों को पंप किए गए माध्यम से भरे दबाव वाले पात्र में सील किया जाता है।
इस दबाव पात्र में केवल एक स्थैतिक सील है और रोटर को चलाने के लिए एक घूर्णी चुंबकीय क्षेत्र प्रदान करने के लिए एक तार समूह से लैस है।यह संरचना घूर्णी शाफ्ट सील उपकरण है कि पारंपरिक केन्द्रापसारक पंपों है को समाप्त करता है, ताकि यह पूर्ण लीक मुक्त संचालन प्राप्त कर सके।
लाभ
(1) लंबी सेवा जीवन, उच्च सेवा जीवन प्राप्त करने के लिए सिलिकॉन कार्बाइड बीयरिंग के साथ संयुक्त स्वचालित हाइड्रोलिक थ्रस्ट संतुलन प्रणाली;
(2) उच्च दक्षता, अनुकूलित मोटर डिजाइन और उच्च दक्षता हाइड्रोलिक अनुसंधान, उत्कृष्ट ऊर्जा दक्षता प्राप्त की;
(3) उच्च विश्वसनीयता, उन्नत प्रसंस्करण प्रौद्योगिकी, उच्च तकनीक सीएनसी उपकरण और उत्पाद प्रदर्शन की स्थिरता सुनिश्चित करने के लिए सही परीक्षण;
(4) ऑनलाइन निगरानी और स्वचालित नियंत्रण का एहसास करने के लिए असर पहनने की निगरानी;
(5) दुर्घटना की स्थिति में भी पर्यावरण की सुरक्षा सुनिश्चित करने के लिए द्वितीयक सील।
विशेषताएं
शील्ड पंप का सिद्धांत और संरचनात्मक विशेषताएं
एक साधारण केन्द्रापसारक पंप का ड्राइव पंप के इम्पेलर शाफ्ट को एक युग्मन के माध्यम से विद्युत शाफ्ट से जोड़कर प्राप्त किया जाता है,विद्युत मोटर के साथ इम्पेलर के घूमने की अनुमति देने के लिए काम करने के लिएएक कन्नान्ड मोटर पंप एक अनसेल्ड पंप है, और पंप और ड्राइविंग मोटर दोनों को पंप किए गए माध्यम से भरे एक दबाव कंटेनर में सील किया जाता है। यह दबाव कंटेनर केवल स्थैतिक रूप से सील किया जाता है,और तारों का एक सेट एक घूर्णन चुंबकीय क्षेत्र प्रदान करने और रोटर ड्राइव करने के लिए प्रयोग किया जाता है.
यह संरचना पारंपरिक केन्द्रापसारक पंपों के घुमावदार शाफ्ट सीलिंग उपकरण को समाप्त करती है, जिससे यह पूरी तरह से लीक मुक्त हो जाता है।
डिब्बाबंद मोटर पंप पंप और मोटर को एक साथ जोड़ता है और मोटर का रोटर और पंप का इम्पेलर एक ही शाफ्ट पर तय होता है।परिरक्षण आस्तीन मोटर के रोटर और स्टेटर को अलग करने के लिए प्रयोग किया जाता हैरोटर परिवहन किए जा रहे माध्यम में कार्य करता है, और इसकी शक्ति स्टेटर चुंबकीय क्षेत्र के माध्यम से रोटर को प्रेषित की जाती है।
इसके अतिरिक्त डिब्बाबंद पंपों का निर्माण जटिल नहीं है,और उनके हाइड्रोलिक अंत संरचनात्मक प्रकारों और प्रासंगिक मानकों और विशिष्टताओं के अनुसार डिजाइन और निर्मित किया जा सकता है जो आमतौर पर केन्द्रापसारक पंपों में उपयोग किए जाते हैं.
डिब्बाबंद मोटर पंप का उपयोग करने के लिए सावधानियांः
1सामान्य संचालन के दौरान, आउटलेट वाल्व को कसकर बंद नहीं किया जाना चाहिए और पंप में हवा के अवरुद्ध होने से बचने के लिए इसे थोड़ा खुला रखा जाना चाहिए।
2मोटर और बीयरिंग को क्षति से बचाने के लिए बिना तरल पदार्थ के या 1 मिनट से अधिक समय तक काम करना सख्ती से निषिद्ध है।
31 मिनट से अधिक समय तक पीछे की ओर चलना सख्ती से निषिद्ध है, क्योंकि पीछे की ओर चलाने से असरों का असामान्य पहनना हो सकता है।
4खोखलेपन की स्थिति में काम करना सख्ती से निषिद्ध है, अन्यथा यह असरों के शीघ्र पहनने का कारण बन सकता है।
पैरामीटर
| नाम | प्रकार | प्रवाह | सिर | ऑपरेटिंग तापमान | शक्ति | चिपचिपापन | दबाव | टिप्पणियाँ |
| जी प्रकार के स्व-प्रिमिंग डिब्बाबंद मोटर पंप | (जी श्रृंखला) स्व-प्रिमिंग | 200 मी3/घंटा | 150 मीटर | ️+350°C | 160 किलोवाट | 100 मिमी/सेकंड | 2.5MPa |
भूमिगत पात्रों से तरल पदार्थों को पंप करने के लिए उपयुक्त, विशेष रूप से डिजाइन किए गए डबल-लेयर पंप आवरण स्वचालित पंपिंग का एहसास करते हैं। |
मॉडल का वर्णन
सामग्री
| कोड | 4 | 5 | 6 | 7 | |
| गीले भाग | 304 | 304L | 316 | 316L | |
| गास्केट | पंप | उच्च तापमान | ग्रेफाइट से ढलाई हुई | ||
| मानक | पीटीएफई | ||||
| मोटर | पीटीएफई | ||||
| कर सकते हैं | हेस्टेलॉय मिश्र धातु -C | हेस्टेलॉय मिश्र धातु -C | |||
| शाफ्ट | 304/301 | 304L | 316 | 316L | |
| शाफ्ट आस्तीन, थ्रस्ट रिंग | स्टेलिट | ||||
| एसएसआईसी | |||||
| असर | ग्रेफाइट से सना हुआ फुरान राल, एसएसआईसी | ||||
अनुभागीय चित्रण
मॉडल
|
नहीं. |
पंप मॉडल |
गति | शक्ति (किलोवाट) | |||
| n=2900r/min | 介质 घनत्व (मध्यम घनत्व (g/cm)) | |||||
| प्रवाह m3/h | सिर m | 1 | 1.35 | 1.84 | ||
| 1 | 4025R | 3.6 | 20 | 1.1 | 1.5 | 2.2 |
| 6 | 19 | 1.5 | 2.2 | 2.2 | ||
| 7.2 | 17 | 1.5 | 2.2 | 2.2 | ||
| 2 | 4025S | 7.2 | 33 | 2.2 | 3 | 5.5 |
| 12 | 29 | 3 | 3.7 | 5.5 | ||
| 14.4 | 27 | 3 | 5.5 | 6.3 | ||
| 3 | 4025T | 5.4 | 62 | 5.5 | 6.3 | 7.5 |
| 9 | 60 | 5.5 | 7.5 | 11 | ||
| 10 | 58 | 5.5 | 7.5 | 11 | ||
| 4 | 5040R | 7.2 | 17 | 1.1 | 1.5 | 2.2 |
| 12 | 15 | 1.5 | 2.2 | 3 | ||
| 13.5 | 14.5 | 1.5 | 2.2 | 3 | ||
| 5 | 5040S | 7.2 | 33 | 2.2 | 3 | 5.5 |
| 12 | 29 | 3 | 3.7 | 5.5 | ||
| 14.4 | 27 | 3 | 3.7 | 5.5 | ||
| 6 | 5040T | 10.8 | 52 | 5.5 | 7.5 | 11 |
| 18 | 49 | 6.3 | 11 | 15 | ||
| 21 | 46 | 7.5 | 11 | 15 | ||
| 7 | 5040U | 7.2 | 102 | 15 | 18.5 | 22 |
| 12 | 98 | 15 | 18.5 | 25 | ||
| 14.4 | 94 | 15 | 18.5 | 25 | ||
| 8 | 6550R | 14.4 | 17 | 2.2 | 3 | 5.5 |
| 24 | 14 | 3 | 3.7 | 5.5 | ||
| 28.8 | 12 | 3 | 3.7 | 5.5 | ||
| 9 | 6550S | 14.4 | 30 | 3.7 | 5.5 | 6.3 |
| 24 | 27 | 3.7 | 5.5 | 7.5 | ||
| 28.8 | 24 | 5.5 | 6.3 | 7.5 | ||
| 10 | 6550T | 14.4 | 52 | 7.5 | 11 | 15 |
| 24 | 50 | 11 | 15 | 18.5 | ||
| 28.8 | 46 | 11 | 15 | 18.5 | ||
| 11 | 6550U | 21.6 | 86 | 18.5 | 22 | 30 |
| 36 | 80 | 18.5 | 25 | 37 | ||
| 40 | 78 | 22 | 30 | 37 | ||
|
नहीं. |
पंप मॉडल |
गति | शक्ति ((Kw) | |||
| n=2900r/min | (मध्यम घनत्व(g/cm)3) | |||||
| प्रवाह m3/h | सिर m | 1 | 1.35 | 1.84 | ||
| 12 | 8065R | 28.8 | 15 | 3 | 5.5 | 6.3 |
| 48 | 12 | 3.7 | 5.5 | 6.3 | ||
| 55 | 10 | 3.7 | 5.5 | 6.3 | ||
| 13 | 8065S | 36 | 30 | 6.3 | 11 | 15 |
| 60 | 22 | 7.5 | 11 | 15 | ||
| 66 | 18 | 7.5 | 11 | 15 | ||
| 14 | 8065T | 30 | 53 | 11 | 15 | 22 |
| 50 | 50 | 15 | 18.5 | 25 | ||
| 58 | 42 | 15 | 18.5 | 25 | ||
| 15 | 8065U | 28.8 | 80 | 18.5 | 22 | 30 |
| 48 | 76 | 22 | 25 | 37 | ||
| 57.6 | 70 | 22 | 30 | 45 | ||
| 16 | 1080S | 54 | 24 | 11 | 15 | 18.5 |
| 90 | 20 | 11 | 15 | 18.5 | ||
| 102 | 16 | 11 | 15 | 18.5 | ||
| 17 | 1080T | 60 | 50 | 22 | 30 | 37 |
| 100 | 45 | 25 | 30 | 45 | ||
| 120 | 36 | 25 | 30 | 45 | ||
| 18 | 1080U | 60 | 80 | 37 | 45 | 55 |
| 100 | 72 | 45 | 55 | 75 | ||
| 120 | 64 | 45 | 55 | 75 | ||
| 19 | 1080V | 54 | 120 | 55 | 65 | 90 |
| 90 | 100 | 55 | 75 | 110 | ||
| 108 | 80 | 55 | 75 | 110 | ||
| 20 | 1210T | 108 | 45 | 37 | 45 | 55 |
| 180 | 38 | 45 | 45 | 75 | ||
| 200 | 35 | 45 | 45 | 75 | ||
| 21 | 1210U | 108 | 80 | 55 | 65 | 90 |
| 180 | 70 | 65 | 75 | 110 | ||
| 216 | 60 | 65 | 90 | 110 | ||
| 22 | 1210V | 90 | 128 | 75 | 90 | 132 |
| 150 | 120 | 90 | 132 | 200 | ||
| 170 | 110 | 110 | 145 | 200 | ||
रासायनिक, औषधीय, नई ऊर्जा, इलेक्ट्रॉनिक एल्यूमीनियम पन्नी और अन्य उद्योगों में 10,000 से अधिक ग्राहकों ने RICITE उत्पादों (चुंबकीय ड्राइव पंप, रासायनिक डिब्बाबंद मोटर पंप,डायफ्राम पंप, मैकेनिकल सील सेंट्रीफ्यूगल पंप आदि) और Ricite (Zhejiang) Science & Technology Co., Ltd ने कई उद्योग तकनीकी मानकों और विनिर्देशों के संपादन में भाग लिया है,और उच्च तकनीक के सम्मान जीतारिकाइट (झेजियांग) साइंस एंड टेक्नोलॉजी कं, लिमिटेड लीक फ्री पंप बनाने के लिए प्रतिबद्ध है,और चुंबकीय ड्राइव पंप विकसित करने के लक्ष्य का पालन करता है, रासायनिक डिब्बाबंद मोटर पंप और अन्य पंप, और तकनीकी नवाचार का पीछा करता है और ग्राहकों को विश्वसनीय, उच्च लागत प्रभावी और ऊर्जा-बचत पंप और सेवाएं प्रदान करता है।
वेबसाइटः www.ricitepump.com
