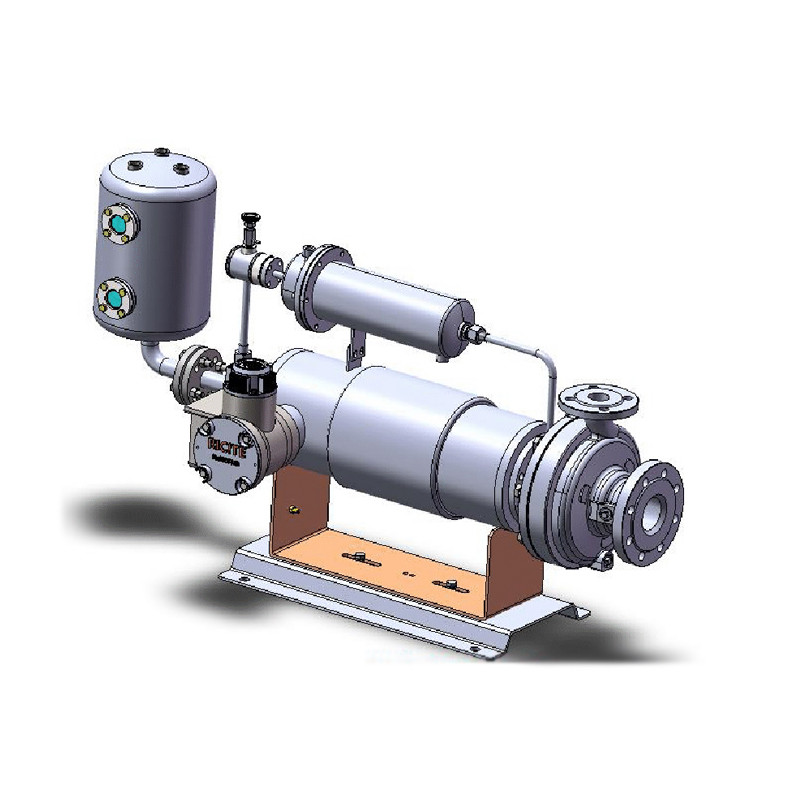

स्लरी रासायनिक तरल पदार्थों के लिए डिब्बाबंद मोटर पंप
| Place of Origin: | China |
| ब्रांड नाम: | RICITE |
| Model Number: | D |
| Minimum Order Quantity: | 1 set |
| Packaging Details: | WOODEN CASE |
| Delivery Time: | 5-8 work dayes |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 50 sets per day |
|
विस्तार से जानकारी |
|||
| Place of Origin | China | ब्रांड नाम | RICITE |
|---|---|---|---|
| Model Number | D | उत्पाद का नाम: | डी सीरीज गारा डिब्बाबंद मोटर पंप |
| रंग: | लाल, नीला अनुकूलित | प्रवाह: | 1000m3/एच |
| उठाना: | 200 मीटर | तापमान: | ~ + 150 ℃ |
| शक्ति: | 160 किलोवाट | चिपचिपाहट: | 100 मिमी / एस |
| दबाव: | 2.5 एमपीए | आवेदन: | पेट्रोलियम, रसायन, दवा, विद्युत |
| प्रमुखता देना: | केन्द्रापसारक घोल पंप,डिब्बाबंद वैक्यूम पंप 1000m3/H,घोल के लिए केन्द्रापसारक पंप |
||
उत्पाद वर्णन
डी सीरीज स्लरी डिब्बाबंद मोटर पंप
विवरण
DSlurry कीचड़ प्रकार बड़ी मात्रा में कीचड़ के साथ मिश्रित तरल पदार्थों के परिवहन के लिए उपयुक्त है।
एक साधारण केन्द्रापसारक पंप का ड्राइव पंप के इम्पेलर शाफ्ट को एक युग्मन के माध्यम से विद्युत शाफ्ट से जोड़कर प्राप्त किया जाता है,विद्युत मोटर के साथ इम्पेलर के घूमने की अनुमति देने के लिए काम करने के लिएएक कन्नान्ड मोटर पंप एक अनसेल्ड पंप है, और पंप और ड्राइविंग मोटर दोनों को पंप किए गए माध्यम से भरे एक दबाव कंटेनर में सील किया जाता है। यह दबाव कंटेनर केवल स्थैतिक रूप से सील किया जाता है,और तारों का एक सेट एक घूर्णन चुंबकीय क्षेत्र प्रदान करने और रोटर ड्राइव करने के लिए प्रयोग किया जाता है.
यह संरचना पारंपरिक केन्द्रापसारक पंपों के घुमावदार शाफ्ट सीलिंग उपकरण को समाप्त करती है, जिससे यह पूरी तरह से लीक मुक्त हो जाता है।
डिब्बाबंद मोटर पंप पंप और मोटर को एक साथ जोड़ता है और मोटर का रोटर और पंप का इम्पेलर एक ही शाफ्ट पर तय होता है।परिरक्षण आस्तीन मोटर के रोटर और स्टेटर को अलग करने के लिए प्रयोग किया जाता हैरोटर परिवहन किए जा रहे माध्यम में कार्य करता है, और इसकी शक्ति स्टेटर चुंबकीय क्षेत्र के माध्यम से रोटर को प्रेषित की जाती है।
इसके अतिरिक्त डिब्बाबंद पंपों का निर्माण जटिल नहीं है,और उनके हाइड्रोलिक अंत संरचनात्मक प्रकारों और प्रासंगिक मानकों और विशिष्टताओं के अनुसार डिजाइन और निर्मित किया जा सकता है जो आमतौर पर केन्द्रापसारक पंपों में उपयोग किए जाते हैं.
यह अंतरराष्ट्रीय मानक डिजाइन को अपनाता है, अधिकतम परिचालन प्रवाह 1200m3/h है, अधिकतम सिर 600m है, तापमान सीमा -120-350°C है, और सिस्टम डिजाइन का अधिकतम दबाव 20MPa है।
लाभ
(1) लंबी सेवा जीवन, उच्च सेवा जीवन प्राप्त करने के लिए सिलिकॉन कार्बाइड बीयरिंग के साथ संयुक्त स्वचालित हाइड्रोलिक थ्रस्ट संतुलन प्रणाली;
(2) उच्च दक्षता, अनुकूलित मोटर डिजाइन और उच्च दक्षता हाइड्रोलिक अनुसंधान, उत्कृष्ट ऊर्जा दक्षता प्राप्त की;
(3) उच्च विश्वसनीयता, उन्नत प्रसंस्करण प्रौद्योगिकी, उच्च तकनीक सीएनसी उपकरण और उत्पाद प्रदर्शन की स्थिरता सुनिश्चित करने के लिए सही परीक्षण;
(4) ऑनलाइन निगरानी और स्वचालित नियंत्रण का एहसास करने के लिए असर पहनने की निगरानी;
(5) दुर्घटना की स्थिति में भी पर्यावरण की सुरक्षा सुनिश्चित करने के लिए द्वितीयक सील।
विशेषताएं
डिब्बाबंद पंप की विशेषताएं:
1मोटर और पंप की एकीकृत संरचना स्थैतिक सीलिंग को अपनाती है, जिससे विद्युत पंप पूरी तरह से रिसाव मुक्त हो जाता है।
2पूरी तरह से बंद और लीक मुक्त संरचना विषाक्त और हानिकारक तरल पदार्थों को ले जा सकती है।
3पानी से ठंडे मोटर्स का उपयोग और ठंडा करने वाले पंखे का उन्मूलन पंप को कम शोर और चुप्पी के साथ काम करने में सक्षम बनाता है, जो उच्च पर्यावरण शोर आवश्यकताओं वाली स्थितियों के लिए उपयुक्त है।
4. परिवहन माध्यमों से चिकनाई वाले ग्राफाइट स्लाइडिंग बीयरिंगों का उपयोग संचालन शोर को कम करता है और रखरखाव लागत को कम करने के लिए मैन्युअल रिफिलिंग की आवश्यकता को समाप्त करता है।असर सामग्री भी बढ़ी है, जैसे सिलिकॉन कार्बाइड (SIC) और सुपरहार्ड, जिनकी सेवा जीवन ग्रेफाइट बीयरिंग से बेहतर है।
5. ऊर्ध्वाधर संरचना एक वाल्व की तरह पाइपलाइन पर स्थापित किया जा सकता है, स्थापना सुविधाजनक और तेजी से बना रही है। रखरखाव के दौरान,केवल मोटर और इम्पेलर को पाइपलाइन को हटाने की आवश्यकता के बिना बाहर निकाले जाने की आवश्यकता है.
6इसे शॉक एम्बॉसर्स या शॉक पैड के साथ मिलकर स्थापित और संचालित किया जा सकता है, जिससे ऑपरेशन के दौरान इलेक्ट्रिक पंप का शोर कम हो जाता है।
पैरामीटर
| नाम | प्रकार | प्रवाह | सिर | ऑपरेटिंग तापमान | शक्ति | चिपचिपापन | दबाव | टिप्पणियाँ |
| Dसीरीज कीचड़ डिब्बाबंद मोटर पंप | (Dसीरीज) | 1000 मी3/घंटा | 200 मीटर | ️+150°C | 160 किलोवाट | 100 मिमी/सेकंड | 2.5MPa |
रासायनिक उपचार तरल पदार्थों और छोटे आकार और कम भाग कणों वाले उत्प्रेरक के लिए उपयुक्त |
मॉडल का वर्णन
सामग्री
| कोड | 4 | 5 | 6 | 7 | |
| गीले भाग | 304 | 304L | 316 | 316L | |
| गास्केट | पंप | उच्च तापमान | ग्रेफाइट से ढलाई हुई | ||
| मानक | पीटीएफई | ||||
| मोटर | पीटीएफई | ||||
| कर सकते हैं | हेस्टेलॉय मिश्र धातु -C | हेस्टेलॉय मिश्र धातु -C | |||
| शाफ्ट | 304/301 | 304L | 316 | 316L | |
| शाफ्ट आस्तीन, थ्रस्ट रिंग | स्टेलिट | ||||
| एसएसआईसी | |||||
| असर | ग्रेफाइट से सना हुआ फुरान राल, एसएसआईसी | ||||
अनुभागीय चित्रण
मॉडल
|
नहीं. |
पंप मॉडल |
गति | शक्ति (किलोवाट) | |||
| n=2900r/min | 介质 घनत्व (मध्यम घनत्व (g/cm)) | |||||
| प्रवाह m3/h | सिर m | 1 | 1.35 | 1.84 | ||
| 1 | 4025R | 3.6 | 20 | 1.1 | 1.5 | 2.2 |
| 6 | 19 | 1.5 | 2.2 | 2.2 | ||
| 7.2 | 17 | 1.5 | 2.2 | 2.2 | ||
| 2 | 4025S | 7.2 | 33 | 2.2 | 3 | 5.5 |
| 12 | 29 | 3 | 3.7 | 5.5 | ||
| 14.4 | 27 | 3 | 5.5 | 6.3 | ||
| 3 | 4025T | 5.4 | 62 | 5.5 | 6.3 | 7.5 |
| 9 | 60 | 5.5 | 7.5 | 11 | ||
| 10 | 58 | 5.5 | 7.5 | 11 | ||
| 4 | 5040R | 7.2 | 17 | 1.1 | 1.5 | 2.2 |
| 12 | 15 | 1.5 | 2.2 | 3 | ||
| 13.5 | 14.5 | 1.5 | 2.2 | 3 | ||
| 5 | 5040S | 7.2 | 33 | 2.2 | 3 | 5.5 |
| 12 | 29 | 3 | 3.7 | 5.5 | ||
| 14.4 | 27 | 3 | 3.7 | 5.5 | ||
| 6 | 5040T | 10.8 | 52 | 5.5 | 7.5 | 11 |
| 18 | 49 | 6.3 | 11 | 15 | ||
| 21 | 46 | 7.5 | 11 | 15 | ||
| 7 | 5040U | 7.2 | 102 | 15 | 18.5 | 22 |
| 12 | 98 | 15 | 18.5 | 25 | ||
| 14.4 | 94 | 15 | 18.5 | 25 | ||
| 8 | 6550R | 14.4 | 17 | 2.2 | 3 | 5.5 |
| 24 | 14 | 3 | 3.7 | 5.5 | ||
| 28.8 | 12 | 3 | 3.7 | 5.5 | ||
| 9 | 6550S | 14.4 | 30 | 3.7 | 5.5 | 6.3 |
| 24 | 27 | 3.7 | 5.5 | 7.5 | ||
| 28.8 | 24 | 5.5 | 6.3 | 7.5 | ||
| 10 | 6550T | 14.4 | 52 | 7.5 | 11 | 15 |
| 24 | 50 | 11 | 15 | 18.5 | ||
| 28.8 | 46 | 11 | 15 | 18.5 | ||
| 11 | 6550U | 21.6 | 86 | 18.5 | 22 | 30 |
| 36 | 80 | 18.5 | 25 | 37 | ||
| 40 | 78 | 22 | 30 | 37 | ||
|
नहीं. |
पंप मॉडल |
गति | शक्ति ((Kw) | |||
| n=2900r/min | (मध्यम घनत्व(g/cm)3) | |||||
| प्रवाह m3/h | सिर m | 1 | 1.35 | 1.84 | ||
| 12 | 8065R | 28.8 | 15 | 3 | 5.5 | 6.3 |
| 48 | 12 | 3.7 | 5.5 | 6.3 | ||
| 55 | 10 | 3.7 | 5.5 | 6.3 | ||
| 13 | 8065S | 36 | 30 | 6.3 | 11 | 15 |
| 60 | 22 | 7.5 | 11 | 15 | ||
| 66 | 18 | 7.5 | 11 | 15 | ||
| 14 | 8065T | 30 | 53 | 11 | 15 | 22 |
| 50 | 50 | 15 | 18.5 | 25 | ||
| 58 | 42 | 15 | 18.5 | 25 | ||
| 15 | 8065U | 28.8 | 80 | 18.5 | 22 | 30 |
| 48 | 76 | 22 | 25 | 37 | ||
| 57.6 | 70 | 22 | 30 | 45 | ||
| 16 | 1080S | 54 | 24 | 11 | 15 | 18.5 |
| 90 | 20 | 11 | 15 | 18.5 | ||
| 102 | 16 | 11 | 15 | 18.5 | ||
| 17 | 1080T | 60 | 50 | 22 | 30 | 37 |
| 100 | 45 | 25 | 30 | 45 | ||
| 120 | 36 | 25 | 30 | 45 | ||
| 18 | 1080U | 60 | 80 | 37 | 45 | 55 |
| 100 | 72 | 45 | 55 | 75 | ||
| 120 | 64 | 45 | 55 | 75 | ||
| 19 | 1080V | 54 | 120 | 55 | 65 | 90 |
| 90 | 100 | 55 | 75 | 110 | ||
| 108 | 80 | 55 | 75 | 110 | ||
| 20 | 1210T | 108 | 45 | 37 | 45 | 55 |
| 180 | 38 | 45 | 45 | 75 | ||
| 200 | 35 | 45 | 45 | 75 | ||
| 21 | 1210U | 108 | 80 | 55 | 65 | 90 |
| 180 | 70 | 65 | 75 | 110 | ||
| 216 | 60 | 65 | 90 | 110 | ||
| 22 | 1210V | 90 | 128 | 75 | 90 | 132 |
| 150 | 120 | 90 | 132 | 200 | ||
| 170 | 110 | 110 | 145 | 200 | ||
रासायनिक, औषधीय, नई ऊर्जा, इलेक्ट्रॉनिक एल्यूमीनियम पन्नी और अन्य उद्योगों में 10,000 से अधिक ग्राहकों ने RICITE उत्पादों (चुंबकीय ड्राइव पंप, रासायनिक डिब्बाबंद मोटर पंप,डायफ्राम पंप, मैकेनिकल सील सेंट्रीफ्यूगल पंप आदि) और Ricite (Zhejiang) Science & Technology Co., Ltd ने कई उद्योग तकनीकी मानकों और विनिर्देशों के संपादन में भाग लिया है,और उच्च तकनीक के सम्मान जीतारिकाइट (झेजियांग) साइंस एंड टेक्नोलॉजी कं, लिमिटेड लीक फ्री पंप बनाने के लिए प्रतिबद्ध है,और चुंबकीय ड्राइव पंप विकसित करने के लक्ष्य का पालन करता है, रासायनिक डिब्बाबंद मोटर पंप और अन्य पंप, और तकनीकी नवाचार का पीछा करता है और ग्राहकों को विश्वसनीय, उच्च लागत प्रभावी और ऊर्जा-बचत पंप और सेवाएं प्रदान करता है।
