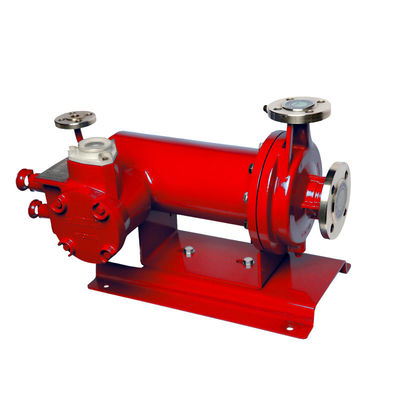

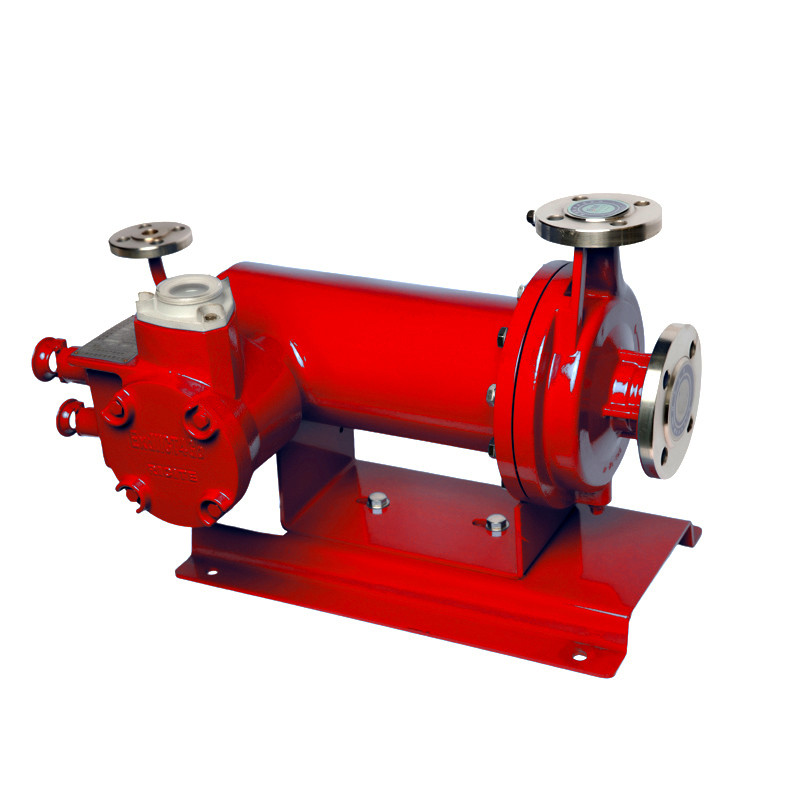

विषाक्त तरल पदार्थों के लिए क्षैतिज डिब्बाबंद मोटर पंप
| Place of Origin: | China |
| ब्रांड नाम: | RICITE |
| Model Number: | R |
| Minimum Order Quantity: | 1 set |
| Packaging Details: | WOODEN CASE |
| Delivery Time: | 5-8 work dayes |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 50 sets per day |
|
विस्तार से जानकारी |
|||
| Place of Origin | China | ब्रांड नाम | RICITE |
|---|---|---|---|
| Model Number | R | उत्पाद का नाम: | आर सीरीज रिवर्स सर्कुलेशन डिब्बाबंद मोटर पंप |
| रंग: | लाल, नीला अनुकूलित | प्रवाह: | 1000m3/एच |
| दबाव: | 2.5 एमपीए | उठाना: | 190 मी |
| तापमान: | ~ + 120 ℃ | शक्ति: | 160 किलोवाट |
| आवेदन: | पेट्रोलियम, रसायन, दवा, विद्युत | चिपचिपाहट: | 100 मिमी / एस |
| प्रमुखता देना: | क्षैतिज गैर क्लॉग केन्द्रापसारक पंप,परिसंचरण डिब्बाबंद पंप,गैर सील डिब्बाबंद पंप |
||
उत्पाद वर्णन

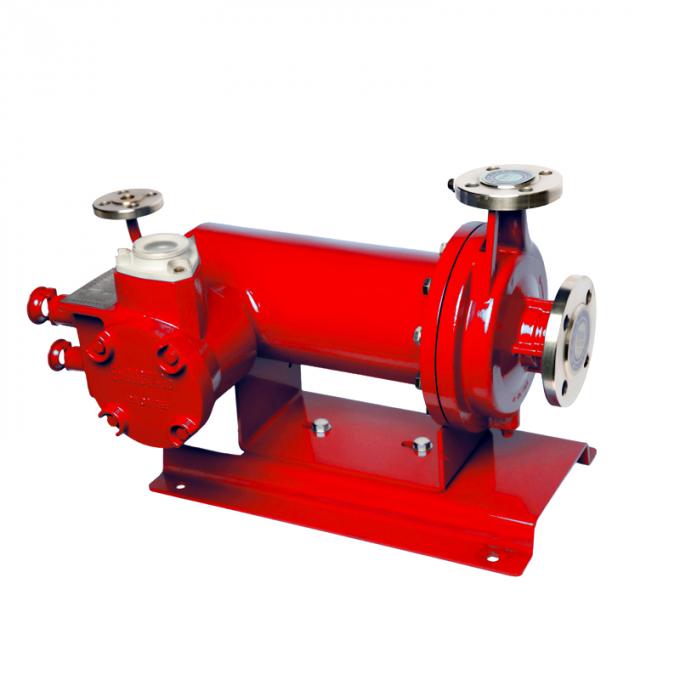

आर सीरीज रिवर्स सर्कुलेशन डिब्बाबंद मोटर पंप
विवरण
रिवर्स सर्कुलेशन प्रकार आसानी से वाष्पित होने वाले तरल पदार्थों को ले जाने के लिए उपयुक्त है और इसकी विशेषता यह है कि स्नेहन और शीतलन मार्ग मूल प्रकार के विपरीत है,तो यह रिवर्स सर्कुलेशन प्रकार कहा जाता हैइस प्रकार के पंप के लिए खुद को एक निकास वाल्व की आवश्यकता नहीं है, और इसके रिवर्स सर्कुलेशन पाइपलाइन मोटर-सर्कुलेशन तरल को तरल इनलेट टैंक के गैस चरण क्षेत्र में छुट्टी दे सकते हैं,यह सुनिश्चित करना कि पंप और मोटर गुहाओं में कोई गैस मौजूद नहीं हैयह संरचना निम्न तापमान तरलीकृत गैसों, जैसे कि एलपीजी, एलएनजी और अन्य कम घनत्व वाले आसानी से वाष्पित तरल पदार्थों को ले जाने के लिए उपयुक्त है.
रिवर्स सर्कुलेशन डिब्बाबंद मोटर पंप का ऊर्ध्वाधर अनुप्रयोग और विशेषताएं
1- रिफाइनरी प्रक्रिया और तेल और गैस उपचार संयंत्र;
2एलपीजी भरने का स्टेशन और प्राकृतिक गैस उपचार:
3अन्य समान कार्य परिस्थितियाँ जैसे कि तरल अमोनिया और तरल क्लोरीन;
4एलपीजी पंप एक सतह पंप होता है, जो आमतौर पर एक ऊर्ध्वाधर संरचना में होता है:
5. प्रकार को एकल-चरण और बहु-चरण में विभाजित किया गया है, जिसमें अलग और क्षैतिज संरचनाएं हैं;
6कम तापमान वाली सामग्री (एलपीजी) के परिवहन के लिए अत्यंत उपयुक्त
7एलपीजी के परिवहन के लिए तापमान सीमा -120C~180C है।
8. डिजाइन दबाव ≤ 2.5MPa.
लाभ
(1) लंबी सेवा जीवन, उच्च सेवा जीवन प्राप्त करने के लिए सिलिकॉन कार्बाइड बीयरिंग के साथ संयुक्त स्वचालित हाइड्रोलिक थ्रस्ट संतुलन प्रणाली;
(2) उच्च दक्षता, अनुकूलित मोटर डिजाइन और उच्च दक्षता हाइड्रोलिक अनुसंधान, उत्कृष्ट ऊर्जा दक्षता प्राप्त की;
(3) उच्च विश्वसनीयता, उन्नत प्रसंस्करण प्रौद्योगिकी, उच्च तकनीक सीएनसी उपकरण, और उत्पाद के प्रदर्शन की स्थिरता सुनिश्चित करने के लिए सही परीक्षण;
(4) ऑनलाइन निगरानी और स्वचालित नियंत्रण का एहसास करने के लिए असर पहनने की निगरानी;
(5) दुर्घटना की स्थिति में भी पर्यावरण की सुरक्षा सुनिश्चित करने के लिए द्वितीयक सील।
विशेषताएं
डिब्बाबंद मोटर पंप की विशेषताएं
पूरी तरह से लीक मुक्त तरल पदार्थों का परिवहन, जो मानव स्वास्थ्य के लिए हानिकारक, अत्यधिक संक्षारक, ज्वलनशील, विस्फोटक, महंगे और रेडियोधर्मी तरल पदार्थों के परिवहन के लिए उपयुक्त हैं
बाहर से हवा या अन्य वस्तुओं को सांस लेने में सक्षम नहीं, वैक्यूम प्रणालियों के संचालन के लिए उपयुक्त और अवसरों में जहां यह बाहरी हवा के संपर्क में बिगड़ जाता है;
स्नेहन और सीलिंग तरल पदार्थों का इंजेक्शन करने की कोई आवश्यकता नहीं है, जो तेल इंजेक्शन की परेशानी को बचाता है और परिवहन तरल पदार्थ को प्रदूषित नहीं करता है;
उच्च तापमान, उच्च दबाव, अति-निम्न तापमान और उच्च पिघलने बिंदु तरल पदार्थों के परिवहन के लिए उपयुक्त,इस पंप की विशेषताओं का उपयोग करने के लिए शफ्ट सील के बिना ऊपर उल्लेखित विशेष तरल पदार्थों को हल करने के लिए जो शफ्ट सील वाले पंप के लिए हल करना मुश्किल है:
मोटर और पंप एकीकृत हैं और एक बिल्डिंग ब्लॉक संरचना को अपनाते हैं, जो बहुत कॉम्पैक्ट है, इसलिए मात्रा छोटी है, वजन हल्का है, और फर्श का क्षेत्रफल छोटा है।स्थापना में कोई विशेषज्ञता की आवश्यकता नहीं है. कोई शीतलन मोटर प्रशंसक नहीं है, इसलिए संचालन के दौरान शोर बहुत कम है।
मुख्य रखरखाव में केवल असरों को बदलना शामिल है, जिससे बाद की परिचालन लागत कम होती है।
पैरामीटर
| नाम | प्रकार | प्रवाह | सिर | ऑपरेटिंग तापमान | शक्ति | चिपचिपापन | दबाव | टिप्पणियाँ |
| आर सीरीज (रिवर्स सर्कुलेशन) डिब्बाबंद मोटर पंप | रिवर्स सर्कुलेशन ((आर श्रृंखला) | 1000 मी3/घंटा | 190 मीटर | ️+120°C | 160 किलोवाट | 100 मिमी/सेकंड | 2.5MPa |
वाष्पित माध्यम के लिए उपयुक्त |
मॉडल का वर्णन
सामग्री
| कोड | 4 | 5 | 6 | 7 | |
| गीले भाग | 304 | 304L | 316 | 316L | |
| गास्केट | पंप | उच्च तापमान | ग्रेफाइट से ढलाई हुई | ||
| मानक | पीटीएफई | ||||
| मोटर | पीटीएफई | ||||
| कर सकते हैं | हेस्टेलॉय मिश्र धातु -C | हेस्टेलॉय मिश्र धातु -C | |||
| शाफ्ट | 304/301 | 304L | 316 | 316L | |
| शाफ्ट आस्तीन, थ्रस्ट रिंग | स्टेलिट | ||||
| एसएसआईसी | |||||
| असर | ग्रेफाइट से सना हुआ फुरन राल, एसएसआईसी | ||||
अनुभागीय चित्रण
मॉडल
|
नहीं. |
पंप मॉडल |
गति | शक्ति (किलोवाट) | |||
| n=2900r/min | 介质 घनत्व (मध्यम घनत्व (g/cm)) | |||||
| प्रवाह m3/h | सिर m | 1 | 1.35 | 1.84 | ||
| 1 | 4025R | 3.6 | 20 | 1.1 | 1.5 | 2.2 |
| 6 | 19 | 1.5 | 2.2 | 2.2 | ||
| 7.2 | 17 | 1.5 | 2.2 | 2.2 | ||
| 2 | 4025S | 7.2 | 33 | 2.2 | 3 | 5.5 |
| 12 | 29 | 3 | 3.7 | 5.5 | ||
| 14.4 | 27 | 3 | 5.5 | 6.3 | ||
| 3 | 4025T | 5.4 | 62 | 5.5 | 6.3 | 7.5 |
| 9 | 60 | 5.5 | 7.5 | 11 | ||
| 10 | 58 | 5.5 | 7.5 | 11 | ||
| 4 | 5040R | 7.2 | 17 | 1.1 | 1.5 | 2.2 |
| 12 | 15 | 1.5 | 2.2 | 3 | ||
| 13.5 | 14.5 | 1.5 | 2.2 | 3 | ||
| 5 | 5040S | 7.2 | 33 | 2.2 | 3 | 5.5 |
| 12 | 29 | 3 | 3.7 | 5.5 | ||
| 14.4 | 27 | 3 | 3.7 | 5.5 | ||
| 6 | 5040T | 10.8 | 52 | 5.5 | 7.5 | 11 |
| 18 | 49 | 6.3 | 11 | 15 | ||
| 21 | 46 | 7.5 | 11 | 15 | ||
| 7 | 5040U | 7.2 | 102 | 15 | 18.5 | 22 |
| 12 | 98 | 15 | 18.5 | 25 | ||
| 14.4 | 94 | 15 | 18.5 | 25 | ||
| 8 | 6550R | 14.4 | 17 | 2.2 | 3 | 5.5 |
| 24 | 14 | 3 | 3.7 | 5.5 | ||
| 28.8 | 12 | 3 | 3.7 | 5.5 | ||
| 9 | 6550S | 14.4 | 30 | 3.7 | 5.5 | 6.3 |
| 24 | 27 | 3.7 | 5.5 | 7.5 | ||
| 28.8 | 24 | 5.5 | 6.3 | 7.5 | ||
| 10 | 6550T | 14.4 | 52 | 7.5 | 11 | 15 |
| 24 | 50 | 11 | 15 | 18.5 | ||
| 28.8 | 46 | 11 | 15 | 18.5 | ||
| 11 | 6550U | 21.6 | 86 | 18.5 | 22 | 30 |
| 36 | 80 | 18.5 | 25 | 37 | ||
| 40 | 78 | 22 | 30 | 37 | ||
|
नहीं. |
पंप मॉडल |
गति | शक्ति ((Kw) | |||
| n=2900r/min | (मध्यम घनत्व(g/cm)3) | |||||
| प्रवाह m3/h | सिर m | 1 | 1.35 | 1.84 | ||
| 12 | 8065R | 28.8 | 15 | 3 | 5.5 | 6.3 |
| 48 | 12 | 3.7 | 5.5 | 6.3 | ||
| 55 | 10 | 3.7 | 5.5 | 6.3 | ||
| 13 | 8065S | 36 | 30 | 6.3 | 11 | 15 |
| 60 | 22 | 7.5 | 11 | 15 | ||
| 66 | 18 | 7.5 | 11 | 15 | ||
| 14 | 8065T | 30 | 53 | 11 | 15 | 22 |
| 50 | 50 | 15 | 18.5 | 25 | ||
| 58 | 42 | 15 | 18.5 | 25 | ||
| 15 | 8065U | 28.8 | 80 | 18.5 | 22 | 30 |
| 48 | 76 | 22 | 25 | 37 | ||
| 57.6 | 70 | 22 | 30 | 45 | ||
| 16 | 1080S | 54 | 24 | 11 | 15 | 18.5 |
| 90 | 20 | 11 | 15 | 18.5 | ||
| 102 | 16 | 11 | 15 | 18.5 | ||
| 17 | 1080T | 60 | 50 | 22 | 30 | 37 |
| 100 | 45 | 25 | 30 | 45 | ||
| 120 | 36 | 25 | 30 | 45 | ||
| 18 | 1080U | 60 | 80 | 37 | 45 | 55 |
| 100 | 72 | 45 | 55 | 75 | ||
| 120 | 64 | 45 | 55 | 75 | ||
| 19 | 1080V | 54 | 120 | 55 | 65 | 90 |
| 90 | 100 | 55 | 75 | 110 | ||
| 108 | 80 | 55 | 75 | 110 | ||
| 20 | 1210T | 108 | 45 | 37 | 45 | 55 |
| 180 | 38 | 45 | 45 | 75 | ||
| 200 | 35 | 45 | 45 | 75 | ||
| 21 | 1210U | 108 | 80 | 55 | 65 | 90 |
| 180 | 70 | 65 | 75 | 110 | ||
| 216 | 60 | 65 | 90 | 110 | ||
| 22 | 1210V | 90 | 128 | 75 | 90 | 132 |
| 150 | 120 | 90 | 132 | 200 | ||
| 170 | 110 | 110 | 145 | 200 | ||
रासायनिक, दवा, नई ऊर्जा, इलेक्ट्रॉनिक एल्यूमीनियम पन्नी, और अन्य उद्योगों में 10,000 से अधिक ग्राहकों ने RICITE उत्पादों (चुंबकीय ड्राइव पंप, रासायनिक डिब्बाबंद मोटर पंप,डायफ्राम पंप, मैकेनिकल सील सेंट्रीफ्यूगल पंप आदि) और Ricite (Zhejiang) Science & Technology Co., Ltd.कई उद्योग तकनीकी मानकों और विनिर्देशों के संपादन में भाग लिया है और उच्च तकनीक के सम्मान जीता है, ऊर्जा की बचत करने वाले उत्पादों, और कई अन्य पेटेंट।लीक-फ्री पंप बनाने के लिए प्रतिबद्ध है और चुंबकीय ड्राइव पंप विकसित करने के लक्ष्य का पालन करता है, रासायनिक डिब्बाबंद मोटर पंप और अन्य पंप, और तकनीकी नवाचार का पीछा करता है और ग्राहकों को विश्वसनीय, अत्यधिक लागत प्रभावी और ऊर्जा-बचत पंप और सेवाएं प्रदान करता है।
