गैर-सील उच्च तापमान डिब्बाबंद मोटर पंप

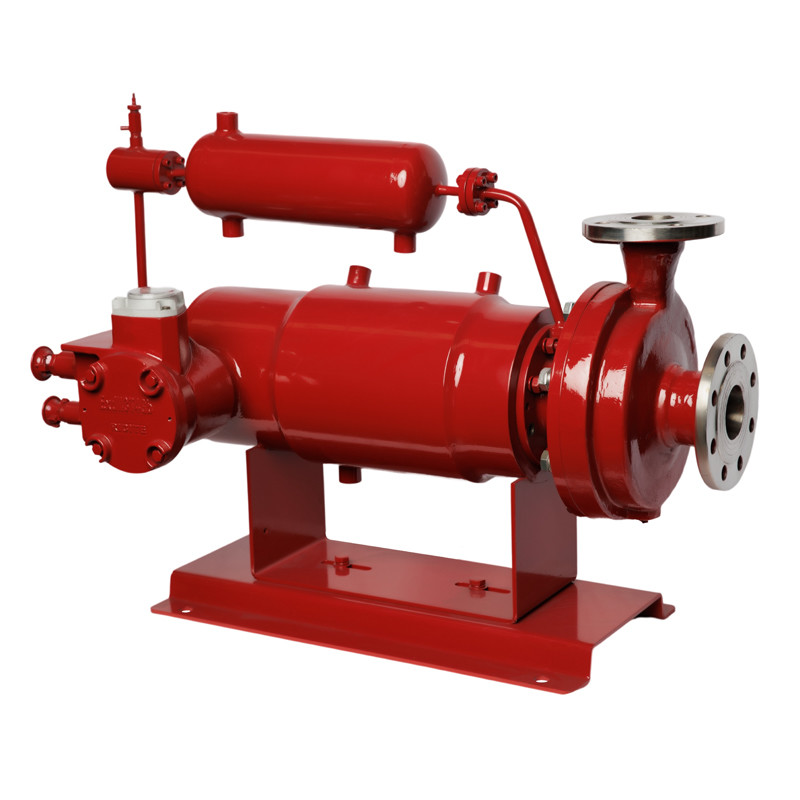

एच प्रकार के उच्च तापमान वाले डिब्बाबंद मोटर पंप

विवरण

उच्च तापमान प्रकारःवाहक माध्यम का तापमान 450 °C तक पहुंच सकता है। a cooling water jacket is added outside the Canned motor and a cooling sleeve is added in the external circulation pipe to cool the high-temperature circulating liquid to reduce the temperature of the motor and bearingsऐसी स्थितियों में जहां शक्ति अधिक नहीं है, कुछ निर्माता शीतलक का उपयोग नहीं करते हैं,लेकिन इसके बजाय गर्मी अपव्यय पंखों और विशेष घुमावों मोटर के बाहर पर स्थापित करने के लिए काम करने की स्थिति के अनुकूल करने के लिए, और ऑपरेटिंग तापमान आम तौर पर 400 °C से अधिक नहीं हो सकता है। यह अंतरराष्ट्रीय मानक डिजाइन को अपनाता है, अधिकतम परिचालन प्रवाह 1200m3/h है, अधिकतम सिर 600m है, तापमान सीमा -120-350°C है, और सिस्टम डिजाइन का अधिकतम दबाव 20MPa है।

लाभ

(1) लंबी सेवा जीवन, उच्च सेवा जीवन प्राप्त करने के लिए सिलिकॉन कार्बाइड बीयरिंग के साथ संयुक्त स्वचालित हाइड्रोलिक थ्रस्ट संतुलन प्रणाली;

(2) उच्च दक्षता, अनुकूलित मोटर डिजाइन और उच्च दक्षता हाइड्रोलिक अनुसंधान, उत्कृष्ट ऊर्जा दक्षता प्राप्त की;

(3) उच्च विश्वसनीयता, उन्नत प्रसंस्करण प्रौद्योगिकी, उच्च तकनीक सीएनसी उपकरण और उत्पाद प्रदर्शन की स्थिरता सुनिश्चित करने के लिए सही परीक्षण;

(4) ऑनलाइन निगरानी और स्वचालित नियंत्रण का एहसास करने के लिए असर पहनने की निगरानी;

(5) दुर्घटना की स्थिति में भी पर्यावरण की सुरक्षा सुनिश्चित करने के लिए द्वितीयक सील।

विशेषताएं

डिब्बाबंद मोटर पंप डिब्बाबंद मोटर और पंप से बना है, स्टेटर की आंतरिक सतह और रोटर की बाहरी सतह एक पतली दीवार गैर चुंबकीय संक्षारण प्रतिरोधी धातु से ढकी हुई है,तो स्टेटर घुमावदार, रोटर के कोर को परिवहन तरल पदार्थ द्वारा क्षरण नहीं किया जाएगा, क्योंकि वे पूरी तरह से अलग हैं। इसके अलावा, रोटर के शाफ्ट विस्तार पर सीधे रोलर स्थापित किया गया है,पूरे रोटर वाहक तरल में डूब जाता है, कोई घूर्णन भाग बाहर तक नहीं फैला है, एक संरचना बिना रिसाव है, तो यह निम्नलिखित फायदे हैं।

(1) लीक मुक्त, यह विषाक्त, विस्फोटक, ज्वलनशील, शुद्ध, संक्षारक तरल पदार्थों के परिवहन के लिए उपयुक्त है;

(2) पूर्ण सील, यह तरल पदार्थों के परिवहन के लिए उपयुक्त है जो ऑक्सीकरण के लिए आसान है;

(3) कोई यांत्रिक सील नहीं, यह उच्च प्रणाली दबाव तरल पदार्थ, उच्च पिघलने बिंदु तरल पदार्थ, उच्च तापमान तरल पदार्थ, और कम तापमान तरल पदार्थ ले जाने के लिए उपयुक्त है।

(4) स्नेहन के रूप में माध्यम का उपयोग करना, कोई वसा की आवश्यकता नहीं, परिवहन तरल में कोई संदूषण नहीं, वसा इंजेक्शन और निकासी की भी आवश्यकता नहीं;

(5) मोटर और पंप समाक्षीय एकीकरण के कारण, यह अंतरिक्ष की बचत, वजन में प्रकाश, कॉम्पैक्ट डिजाइन, बनाए रखने और बिछाने में आसान है;

(६) मोटर में जल शीतलन या प्राकृतिक शीतलन है, कोई पंखे नहीं हैं, इसलिए चलती कंपन कम होती है और शोर कम होता है।

डिब्बाबंद पंप की विशेषताएं:
1मोटर और पंप की एकीकृत संरचना स्थैतिक सीलिंग को अपनाती है, जिससे विद्युत पंप पूरी तरह से रिसाव मुक्त हो जाता है।
2पूरी तरह से बंद और लीक मुक्त संरचना विषाक्त और हानिकारक तरल पदार्थों को ले जा सकती है।
3पानी से ठंडे मोटर्स का उपयोग और ठंडा करने वाले पंखे का उन्मूलन पंप को कम शोर और चुप्पी के साथ काम करने में सक्षम बनाता है, जो उच्च पर्यावरण शोर आवश्यकताओं वाली स्थितियों के लिए उपयुक्त है।
4. परिवहन माध्यमों से चिकनाई वाले ग्राफाइट स्लाइडिंग बीयरिंगों का उपयोग संचालन शोर को कम करता है और रखरखाव लागत को कम करने के लिए मैन्युअल रिफिलिंग की आवश्यकता को समाप्त करता है।असर सामग्री भी बढ़ी है, जैसे सिलिकॉन कार्बाइड (SIC) और सुपरहार्ड, जिनकी सेवा जीवन ग्रेफाइट बीयरिंग से बेहतर है।
5. ऊर्ध्वाधर संरचना एक वाल्व की तरह पाइपलाइन पर स्थापित किया जा सकता है, स्थापना सुविधाजनक और तेजी से बना रही है। रखरखाव के दौरान,केवल मोटर और इम्पेलर को पाइपलाइन को हटाने की आवश्यकता के बिना बाहर निकाले जाने की आवश्यकता है.
6इसे शॉक एम्बॉसर्स या शॉक पैड के साथ मिलकर स्थापित और संचालित किया जा सकता है, जिससे ऑपरेशन के दौरान इलेक्ट्रिक पंप का शोर कम हो जाता है।

डिब्बाबंद पंपों के सामान्य दोष और रखरखाव

1डिब्बाबंद मोटर पंप मध्यम पंप नहीं कर सकता: सक्शन पाइपलाइन में कोई समस्या है, जैसे कि अवरोध या वायु रिसाव।क्या सोखने या आउटपुट पाइपलाइन वाल्व बंद हैं और क्या प्रबंधन विन्यास सही है.
समाधान: उपरोक्त समस्याओं को बंद करने, साफ करने और सही ढंग से कॉन्फ़िगर करके उपयोगकर्ता हल कर सकते हैं। एक और स्थिति है जहां कैन मोटरपंप माध्यम को निकालने में असमर्थ है,जो कि चूषण दबाव सिर बहुत कम हैइसी समस्या का समाधान सक्शन प्रेशर हेड को बढ़ाकर किया जा सकता है।
2. डिब्बाबंद मोटर पंप प्रवाह दर बहुत कम या बहुत बड़ी: इस प्रकार के खराबी के कई कारण हैं, जो पाइपलाइनों, फिल्टर या इम्पेलरों के अवरोध या स्केलिंग हो सकते हैं।
समाधान: बस स्केल और अवरोधों को हटा दें। यदि पंप पूरी तरह से तरल से भरा नहीं है या इनलेट वाल्व पूरी तरह से नहीं खुला है, तो बस संबंधित ऑपरेशन करें।यदि प्रवाह दर बहुत अधिक है, तो सब आप करने की जरूरत है आउटलेट वाल्व नीचे चालू है.यह एक प्रणाली समस्या है और आप इसे हल करने में मदद करने के लिए डिब्बाबंद पंप के निर्माता से संपर्क करने की जरूरत है.
3जब डिब्बाबंद मोटरपंप काम कर रहा हो, तो शोर अपेक्षाकृत जोरदार या अस्थिर होता हैः तब यह विचार करना आवश्यक है कि पंप के अंदर के भाग, जैसे कि बीयरिंग, पहने हुए हैं या नहीं,और क्या डिब्बाबंद मोटर पंप के अंदर विदेशी वस्तुएं हैं
समाधान: यदि ऐसी स्थिति उत्पन्न होती है, तो विनिर्माता या पेशेवर रखरखाव कर्मियों से विघटन और मरम्मत के लिए संपर्क करना आवश्यक है।
4मोटर वाइंडिंग कॉइल का प्रतिरोध मान सामान्य है, लेकिन पंप घूम नहीं सकता हैः कारण बिना तरल पदार्थ के चलने के कारण सूखी पीस है,और रोटर शाफ्ट आस्तीन और ग्रेफाइट असर फंस गए हैंया अन्य यांत्रिक दोषों के कारण जाम होने का कारण बनता है।
समाधान: डिब्बाबंद मोटरपंप को अलग करें, सामान को साफ करें और दोष का पता लगाएं। सामान की मरम्मत या प्रतिस्थापन करें।
5मोटर ठीक है, लेकिन ऑपरेटिंग करंट बहुत अधिक हैः कारण यह है कि पर्याप्त तरल पदार्थ नहीं है। एक सूखी पीसने की स्थिति है।या वहाँ यांत्रिक जाम और मोटर अंत कवर की मजबूती में विचलन हो सकता है.
समाधान: विघटित होने के बाद, साफ करें और फिर से मिलाएं।
डिब्बाबंद मोटर पंप का उपयोग करने के लिए सावधानियांः
1सामान्य संचालन के दौरान, आउटलेट वाल्व को कसकर बंद नहीं किया जाना चाहिए और पंप में हवा के अवरुद्ध होने से बचने के लिए इसे थोड़ा खुला रखा जाना चाहिए।
2मोटर और बीयरिंग को क्षति से बचाने के लिए बिना तरल पदार्थ के या 1 मिनट से अधिक समय तक काम करना सख्ती से निषिद्ध है।
31 मिनट से अधिक समय तक पीछे की ओर चलना सख्ती से निषिद्ध है, क्योंकि पीछे की ओर चलाने से असरों का असामान्य पहनना हो सकता है।
4खोखलेपन की स्थिति में काम करना सख्ती से निषिद्ध है, अन्यथा यह असरों के शीघ्र पहनने का कारण बन सकता है।

पैरामीटर

मॉडल का वर्णन

सामग्री

अनुभागीय चित्रण

मॉडल

रासायनिक, औषधीय, नई ऊर्जा, इलेक्ट्रॉनिक एल्यूमीनियम पन्नी और अन्य उद्योगों में 10,000 से अधिक ग्राहकों ने RICITE उत्पादों (चुंबकीय ड्राइव पंप, रासायनिक डिब्बाबंद मोटर पंप,डायफ्राम पंप, मैकेनिकल सील सेंट्रीफ्यूगल पंप आदि) और Ricite (Zhejiang) Science & Technology Co., Ltd ने कई उद्योग तकनीकी मानकों और विनिर्देशों के संपादन में भाग लिया है,और उच्च तकनीक के सम्मान जीतारिकाइट (झेजियांग) साइंस एंड टेक्नोलॉजी कं, लिमिटेड लीक फ्री पंप बनाने के लिए प्रतिबद्ध है,और चुंबकीय ड्राइव पंप विकसित करने के लक्ष्य का पालन करता है, रासायनिक डिब्बाबंद मोटर पंप और अन्य पंप, और तकनीकी नवाचार का पीछा करता है और ग्राहकों को विश्वसनीय, उच्च लागत प्रभावी और ऊर्जा-बचत पंप और सेवाएं प्रदान करता है।
